Spesifikasi teknis
| Jenis | High efficiency (fast recovery) rectifier diode |
|---|---|
| Merek | MIC Group Rectifiers |
| Tegangan balik puncak berulang (VRRM) | 200 V |
| Tegangan RMS maks (VRMS) | 140 V |
| Tegangan blokir DC (VDC) | 200 V |
| Arus maju rata-rata (IF(AV)) | 2,0 A (panjang kaki 9,5 mm, TA 50 °C) |
| Arus surja maju puncak (IFSM) | 60 A (8,3 ms, setengah gelombang sinus) |
| Tegangan maju (VF) | 1,0 V maks (IF 1,5 A) |
| Arus bocor balik (IR) | 5,0 µA maks (TA 25 °C) · 250 µA maks (TA 125 °C), pada VDC |
| Waktu pemulihan balik (trr) | 50 ns maks (IF 0,5 A, IR 1,0 A, Irr 0,25 A) |
| Kapasitansi sambungan (CJ) | 30 pF typ (1 MHz, VR 4,0 V) |
| Resistansi termal (RθJA) | 40 °C/W typ (kaki 9,5 mm, terpasang di PCB) |
| Suhu kerja dan penyimpanan (TJ, Tstg) | -55 °C – +150 °C |
| Dimensi | Badan 5,8 – 7,6 mm × Ø 2,6 – 3,6 mm · kaki Ø 0,7 – 0,9 mm, panjang min. 25,4 mm |

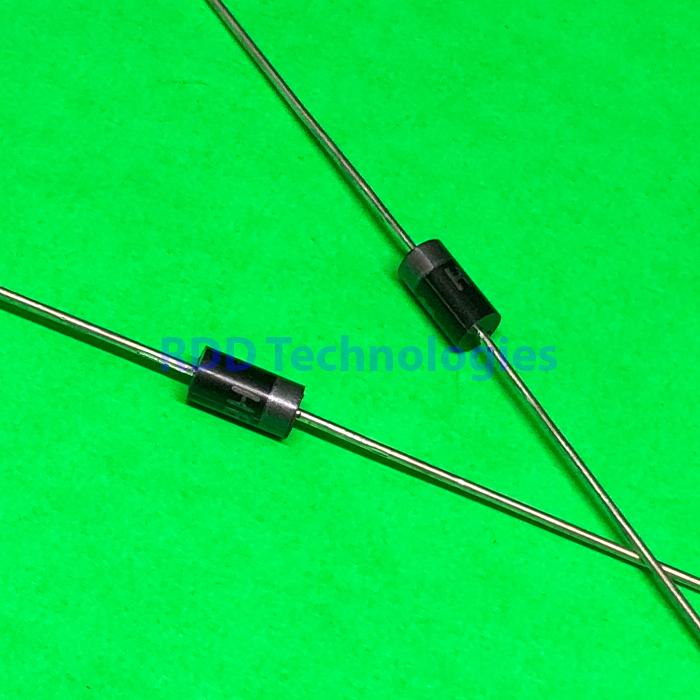

| Kemasan | DO-15 |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet MIC Group Rectifiers HER201 THRU HER208 “High Efficiency Rectifier” (dokumen tanpa nomor revisi; cnmic.com).
Arus 2,0 A berlaku untuk beban resistif atau induktif; untuk beban kapasitif datasheet meminta arus diturunkan 20%. Gelang warna pada badan menandai kaki katoda.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
