Spesifikasi teknis

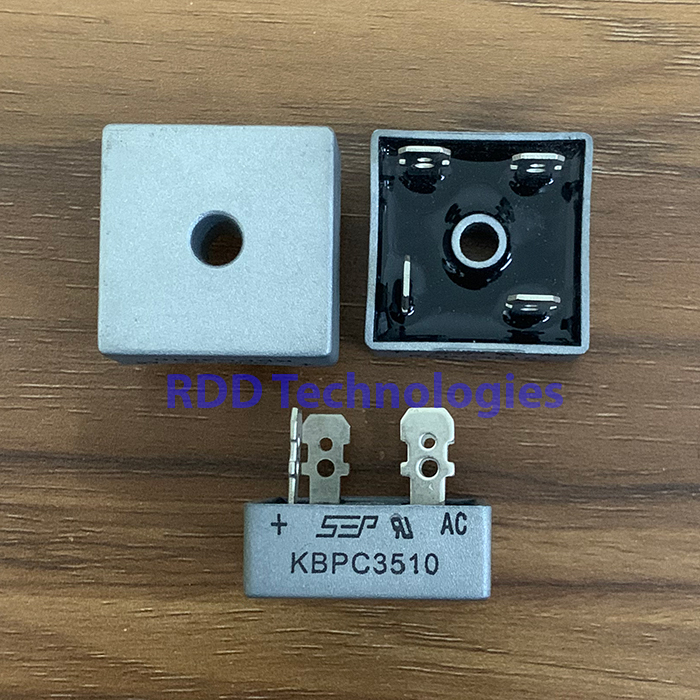

| Jenis | Dioda jembatan (bridge rectifier) satu fasa 35 A, bodi logam |
|---|---|
| Merek | SEP (Weiwang Electronic) |
| Tegangan balik puncak berulang (VRRM) | 1000 V |
| Tegangan masukan RMS maks. (VRMS) | 700 V |
| Tegangan blok DC maks. (VDC) | 1000 V |
| Arus keluaran rata-rata (IF(AV)) | 35 A (TA 55 °C) |
| Arus surge puncak (IFSM) | 400 A (setengah gelombang 8,3 ms) |
| Rating fusing (I²t) | 664 A²s (t < 8,3 ms) |
| Tegangan maju maks. (VF) | 1,1 V per kaki pada 17,5 A |
| Arus balik maks. (IR) | 10 µA (25 °C) · 500 µA (125 °C) |
| Tegangan isolasi bodi–kaki | 2500 VAC |
| Resistansi termal tipikal (RθJA) | 2,1 °C/W per elemen |
| Suhu junction / penyimpanan | −55 °C – +150 °C |
| Dimensi bodi | 28,55 × 28,55 × 11,10 mm, lubang baut #10 (Ø 5,35 mm) |
| Berat (sekitar) | 20 g |
| Terminal | Faston 0,25″ (6,35 mm), dapat disolder |
| Pemasangan | Dibaut ke heatsink dengan pasta termal |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet SEP (Weiwang Electronic) KBPC35005 thru KBPC3510: tabel maximum ratings, thermal dan electrical characteristics kolom KBPC3510.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
