Spesifikasi teknis
| Jenis | Dioda Schottky penyearah daya, surface mount |
|---|---|
| Merek | onsemi |
| Tegangan balik puncak berulang (VRRM) | 40 V |
| Arus maju rata-rata (IO) | 0,5 A (TC 115 °C) |
| Arus maju puncak berulang (IFRM) | 1,0 A (gelombang kotak 20 kHz) |
| Arus surja maju (IFSM) | 5,5 A (setengah gelombang 60 Hz) |
| Tegangan maju maks. (VF, TJ 25 °C) | 0,51 V (0,5 A) · 0,62 V (1 A) |
| Arus bocor balik maks. (IR, TJ 25 °C) | 20 µA (VR 40 V) · 10 µA (VR 20 V) |
| Resistansi termal | Junction–lead 118 °C/W · junction–ambient 206 °C/W |
| Kode marking | B4 |
| Kualifikasi | AEC-Q101 |
| Suhu junction kerja | −55 °C – +150 °C |

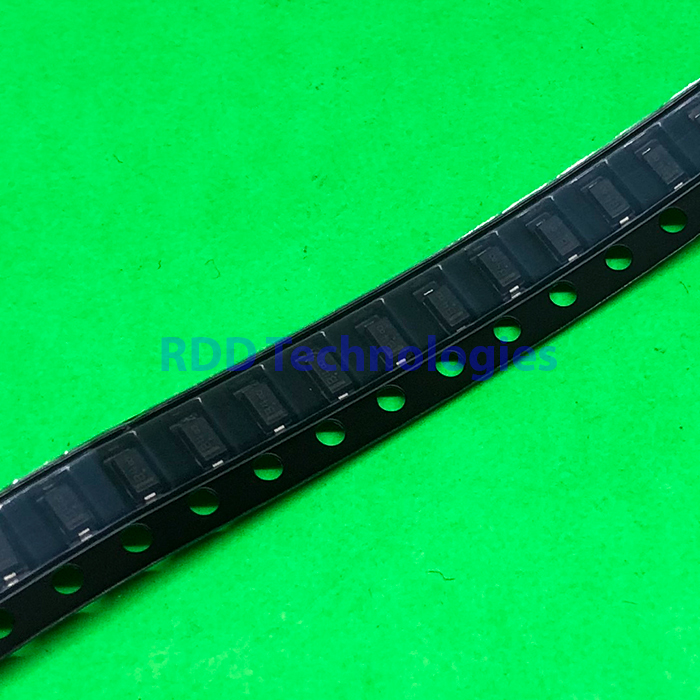

| Kemasan | SOD-123 (case 425) |
| Jenis pemasangan | SMD |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet onsemi MBR0540T1G, NRVB0540T1G, MBR0540T3G, NRVB0540T3G (Surface Mount Schottky Power Rectifier, MBR0540T1/D Rev. 7, Januari 2012): tabel maximum ratings, thermal characteristics dan electrical characteristics.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
