Spesifikasi teknis

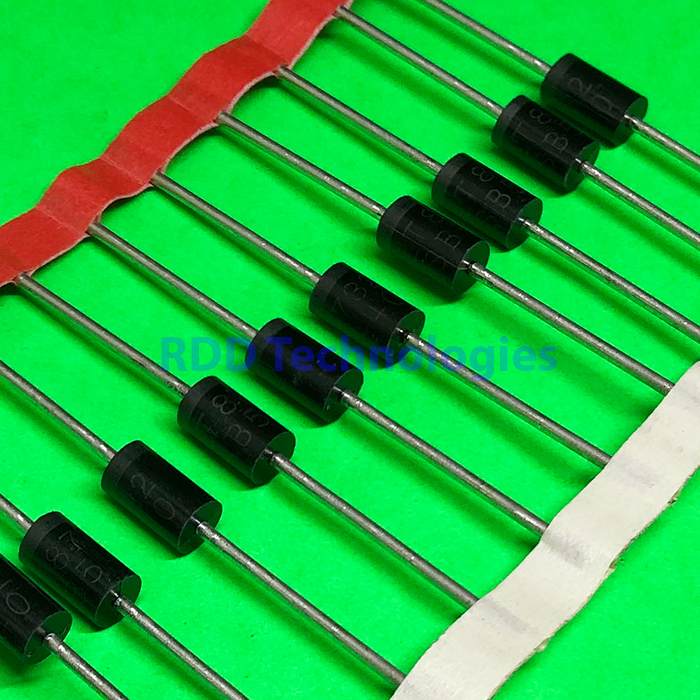

| Jenis | Schottky barrier rectifier, axial |
|---|---|
| Merek | Lite-On Semiconductor |
| Tegangan balik puncak berulang maks | 40 V |
| Tegangan RMS maks | 28 V |
| Tegangan blokir DC maks | 40 V |
| Arus maju rata-rata (IF(AV)) | 5,0 A (kaki 9,5 mm, TL 90 °C) |
| Arus surja maju puncak (IFSM) | 150 A (8,3 ms, setengah gelombang sinus) |
| Tegangan maju maks (VF) | 0,55 V (IF 5,0 A) |
| Arus balik DC maks (IR) | 0,5 mA (TJ 25 °C) · 50 mA (TJ 100 °C), pada tegangan blokir DC |
| Kapasitansi sambungan (CJ) | 500 pF typ (1,0 MHz, VR 4,0 V) |
| Resistansi termal (RθJL) | 15 °C/W typ (sambungan ke kaki) |
| Suhu kerja (TJ) | -55 °C – +125 °C |
| Suhu penyimpanan (TSTG) | -55 °C – +150 °C |
| Dimensi | badan Ø 4,80–5,30 × 7,30–9,50 mm; kaki Ø 1,20–1,30 mm, panjang min. 25,4 mm |
| Berat | ± 1,1 g |
| Kemasan | DO-201AD |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Lite-On Semiconductor SB520 thru SB560 “Schottky Barrier Rectifiers” (Rev. 2, 01-Dec-2000).
Gelang warna pada badan menandai sisi katoda.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
