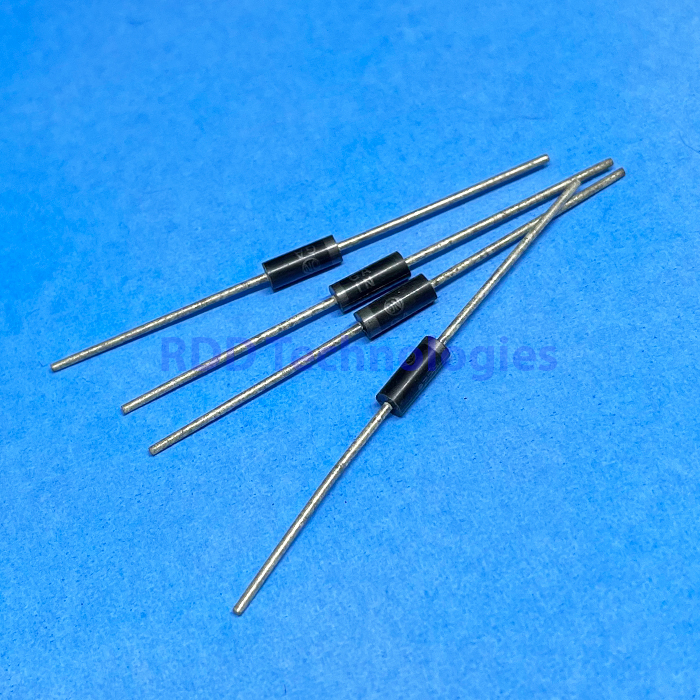

DIODE ZENER 15V 5WATT 1N5352BG ON

Spesifikasi teknis

Jenis	Zener diode 5 W, axial
Merek	onsemi
Kode marking	1N5352B
Tegangan zener (VZ)	15 V nominal (14,25 V min – 15,75 V maks, IZT 75 mA)
Impedansi zener	ZZT 2,5 Ω maks (IZT 75 mA) · ZZK 75 Ω maks (IZK 1 mA)
Arus bocor balik (IR)	1 µA maks (VR 11,5 V)
Arus surja maks (IR, 8,3 ms)	6,3 A
Regulasi tegangan (ΔVZ)	0,25 V
Arus zener maks (IZM)	315 mA
Tegangan maju maks (VF)	1,2 V (IF 1,0 A)
Disipasi daya (PD)	5 W (TL 25 °C, panjang kaki 3/8 inci; turun 40 mW/°C di atas 25 °C)
Resistansi termal sambungan–kaki (θJL)	25 °C/W
Suhu kerja dan penyimpanan (TJ, Tstg)	-65 °C – +200 °C (DC maks 150 °C)
Kemasan	Axial lead (Surmetic 40)
Jenis pemasangan	Through Hole

Keterangan

Seluruh spesifikasi di atas berasal dari datasheet onsemi 1N53 Series “5 Watt Surmetic 40 Zener Voltage Regulators” (1N5333B/D, Rev. 19, Juli 2024).

Toleransi tegangan zener tipe akhiran B adalah ±5%. Akhiran G berarti versi bebas timbal (Pb-free). Gelang pada badan menandai sisi katoda.

Menurut datasheet, suhu kerja maks untuk kondisi DC adalah 150 °C; 200 °C hanya untuk kondisi pulsa dengan duty cycle rendah.

Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.

Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
