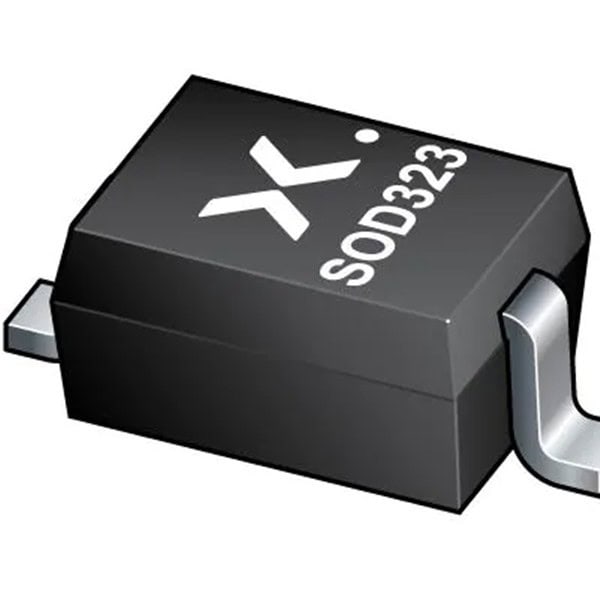

DIODE ZENER 5.1V 300mW MM3Z5V1T1G ON SOD-323
Rp1.000
Stok 3050
Spesifikasi teknis
| Jenis | Zener diode, surface mount |
|---|---|
| Merek | onsemi |
| Kode marking | 0A |
| Tegangan zener (VZ) | 5,1 V nominal (4,8 V min – 5,4 V maks, IZT 5 mA) |
| Impedansi zener | ZZT 60 Ω maks (IZT 5 mA) · ZZK 500 Ω maks (IZK 0,5 mA) |
| Arus bocor balik (IR) | 2 µA maks (VR 2,0 V) |
| Koefisien suhu VZ (θVZ) | -2,7 – +1,2 mV/K (IZT 5 mA) |
| Kapasitansi (C) | 225 pF maks (VR 0 V, f 1 MHz) |
| Disipasi daya (PD) | 300 mW (FR-4, pad 1 cm², TA 25 °C; turun 2,4 mW/°C di atas 25 °C) · 500 mW (dengan heatsink tembaga 1 inci², turun 4,0 mW/°C) |
| Resistansi termal (RθJA) | 416 °C/W (pad 1 cm²) · 250 °C/W (heatsink tembaga 1 inci²) |
| Suhu kerja dan penyimpanan (TJ, Tstg) | -65 °C – +150 °C |
| Dimensi | 1,7 × 1,25 mm, tinggi 0,9 mm |
| Kemasan | SOD-323 |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet onsemi MM3ZxxxT1G Series, SZMM3ZxxxT1G Series “Zener Voltage Regulators” (MM3Z2V4T1/D, Rev. 15, Februari 2026).
Gelang pada badan menandai sisi katoda. Akhiran T1G berarti reel isi 3.000 pcs, bebas timbal (Pb-free).
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
