Spesifikasi teknis
| Jenis | Silicon planar zener diode, kaca MiniMELF |
|---|---|
| Merek | Semtech Electronics |
| Tegangan zener (VZ) | 5,1 V nominal (4,8 – 5,4 V, IZT 5 mA) |
| Resistansi dinamis | rZJT < 35 Ω (IZT 5 mA) · rZJK < 550 Ω (IZK 1 mA) |
| Arus bocor balik (IR) | < 0,1 µA (TA 25 °C) · < 2 µA (TA 125 °C), pada VR 1 V |
| Koefisien suhu VZ (TKvz) | -0,02 … +0,02 %/K |
| Disipasi daya (Ptot) | 500 mW (elektroda dijaga pada suhu ambien) |
| Resistansi termal (RthA) | 0,3 K/mW maks |
| Tegangan maju maks (VF) | 1 V (IF 100 mA) |
| Suhu sambungan maks (Tj) | 175 °C |
| Suhu penyimpanan (Ts) | -55 °C – +175 °C |

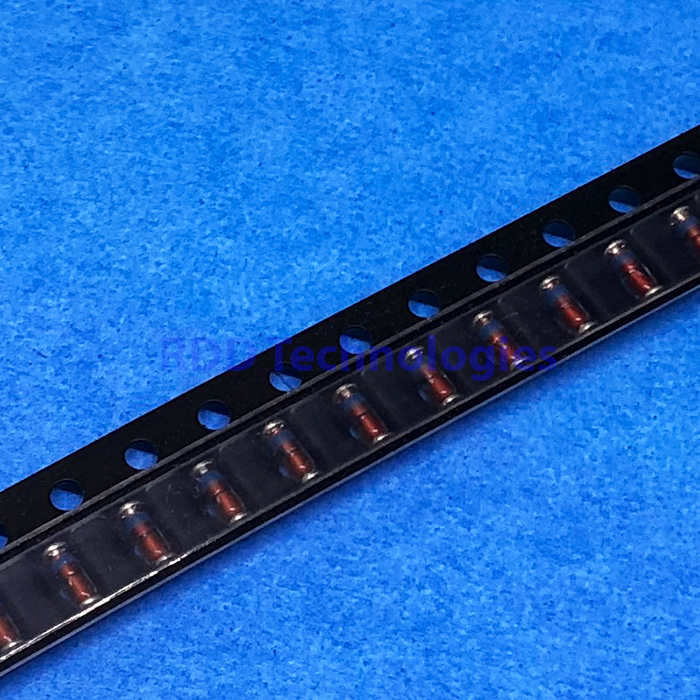

| Kemasan | MiniMELF (LL-34), kaca |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Semtech Electronics ZMM 1…ZMM200 “Silicon Planar Zener Diodes” (salinan alldatasheet; dokumen tanpa nomor revisi).
Tegangan zener diukur dengan pulsa tp 20 ms. Tanda (cathode mark) pada badan menunjukkan sisi katoda. Datasheet juga menyebut versi DO-35 dengan nama BZX55C.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
