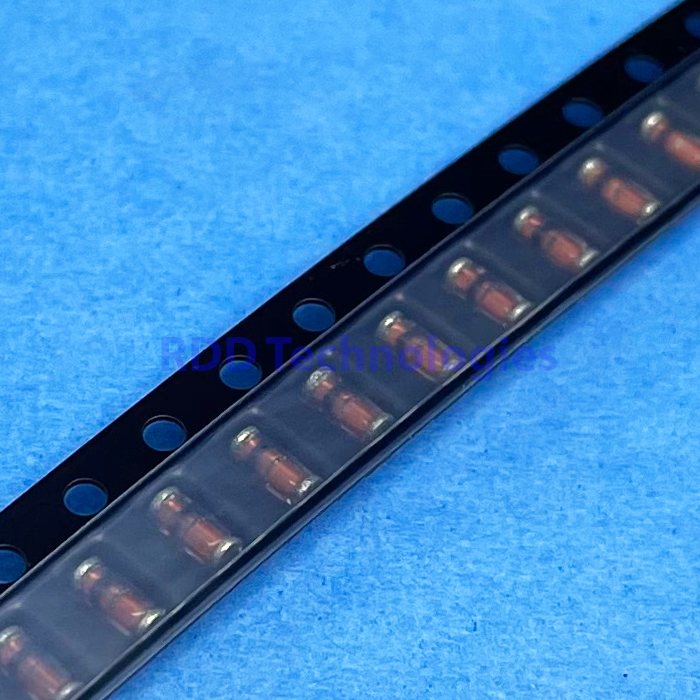

DIODE ZENER SMD BZT55C9V1-GS08 9.1V 1/2WATT SOD-80

Spesifikasi teknis

Jenis	Zener diode, 500 mW, surface mount
Merek	Vishay Semiconductors
Tegangan zener (VZ)	9,1 V nominal (8,5 V min – 9,6 V maks, IZT 5 mA)
Impedansi dinamis (ZZ)	< 10 Ω (IZT 5 mA) · ZZK < 50 Ω (IZT 1 mA), f 1 kHz
Arus bocor balik (IR)	< 0,1 µA (TA 25 °C) · < 2 µA (TA 150 °C), pada VR 6,8 V
Koefisien suhu VZ	0,03 – 0,09 %/K
Disipasi daya (Ptot)	500 mW (RthJA ≤ 300 K/W)
Resistansi termal (RthJA)	500 K/W (PCB 50 × 50 × 1,6 mm)
Tegangan maju maks (VF)	1,5 V (IF 200 mA)
Suhu sambungan maks (Tj)	175 °C
Suhu penyimpanan (Tstg)	-65 °C – +175 °C
Kemasan	QuadroMELF (SOD-80)
Jenis pemasangan	Surface Mount

Keterangan

Seluruh spesifikasi di atas berasal dari datasheet Vishay Semiconductors BZT55-Series Zener Diodes (Document Number 85637, Rev. 1.8, 04-Jun-2024).

Akhiran -GS08 berarti kemasan reel 7 inci isi 2.500 pcs.

Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.

Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
