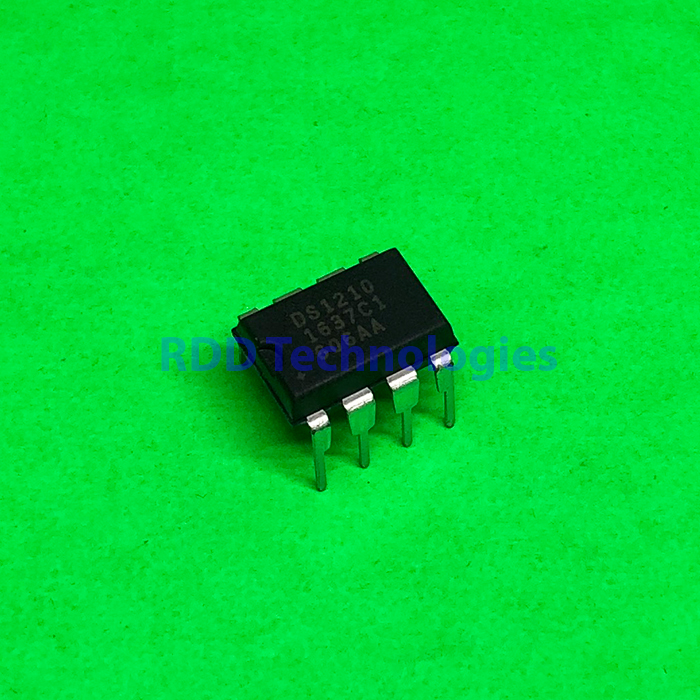

Spesifikasi teknis
| Jenis | Nonvolatile controller (pengendali backup baterai untuk CMOS SRAM) |
|---|---|
| Merek | Maxim Integrated (Dallas Semiconductor) |
| Fungsi | Saklar suplai RAM otomatis ke baterai saat listrik gagal, proteksi tulis, cek kondisi baterai saat power-up, dukungan 2 baterai redundan |
| Deteksi power-fail | 4,75 – 4,5 V (pin TOL ke GND, toleransi 5 %) · 4,5 – 4,25 V (TOL ke VCCO, toleransi 10 %) |
| Drop tegangan saklar VCC | < 0,3 V |
| Arus baterai | < 100 nA |
| Peringatan baterai lemah | Saat tegangan baterai < 2,0 V (dicek saat power-up) |
| Delay propagasi CE ke CEO | 20 ns maks |
| Konfigurasi kaki (DIP-8) | 1 VCCO · 2 VBAT1 · 3 TOL · 4 GND · 5 CE · 6 CEO · 7 VBAT2 · 8 VCCI |
| Kemasan | PDIP-8 (300 mil) |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Maxim DS1210 “Nonvolatile Controller Chip” (19-6294, Rev 6/12; salinan alldatasheet), bagian fitur dan operasi.
Bila hanya memakai satu baterai, sambungkan ke pin BAT1 dan hubungkan pin BAT2 ke ground (sesuai datasheet).
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
