Spesifikasi teknis
| Jenis | Standard rectifier, phase leg (2 dioda seri, titik tengah di pin 2/tab) |
|---|---|
| Merek | IXYS |
| Tegangan balik puncak berulang maks (VRRM) | 1200 V (2 × 1200 V) |
| Tegangan balik puncak non-repetitif maks (VRSM) | 1300 V |
| Arus maju rata-rata maks (IFAV) | 8 A (TC 160 °C, gelombang kotak d = 0,5) |
| Tegangan maju maks (VF) | 1,16 V (IF 8 A) · 1,35 V (IF 16 A) pada TVJ 25 °C · 1,08 V / 1,34 V pada TVJ 150 °C |
| Arus balik maks (IR) | 10 µA (VR 1200 V, TVJ 25 °C) · 0,2 mA (TVJ 150 °C) |
| Arus surja maju maks (IFSM) | 120 A (10 ms, 50 Hz) · 130 A (8,3 ms, 60 Hz), TVJ 45 °C |
| I²t (untuk pemilihan sekring) | 72 A²s (10 ms) · 70 A²s (8,3 ms), TVJ 45 °C |
| Kapasitansi sambungan (CJ) | 4 pF typ (VR 400 V, 1 MHz) |
| Disipasi daya total (Ptot) | 100 W (TC 25 °C) |
| Resistansi termal | RthJC 1,5 K/W maks · RthCH 0,50 K/W typ |

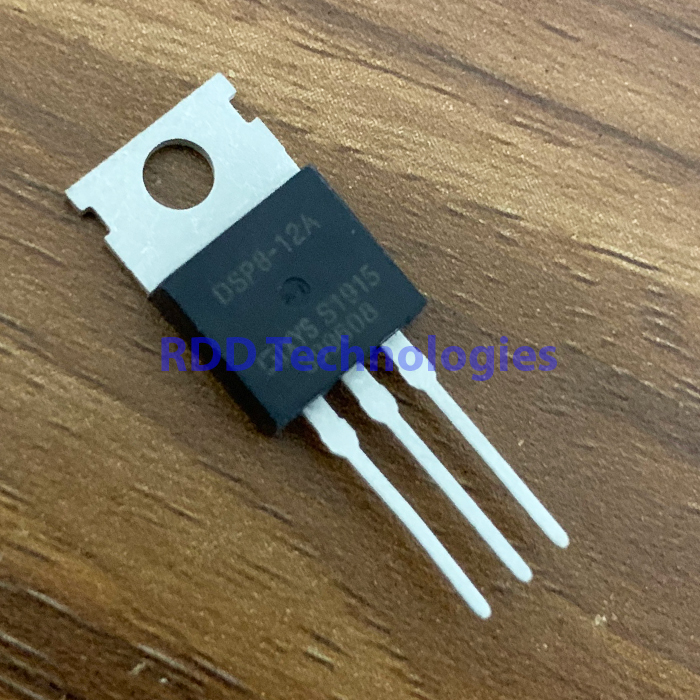

| Kemasan | TO-220 (3 pin + tab) |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet IXYS DSP8-12A “Standard Rectifier, Phase leg” (20130107b; salinan alldatasheet).
Menurut datasheet, data berlaku per dioda kecuali disebutkan lain. Tab belakang terhubung ke titik tengah anoda/katoda (pin 2).
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
