Spesifikasi teknis
| Jenis | High efficiency rectifier, glass passivated, axial |
|---|---|
| Merek | onsemi |

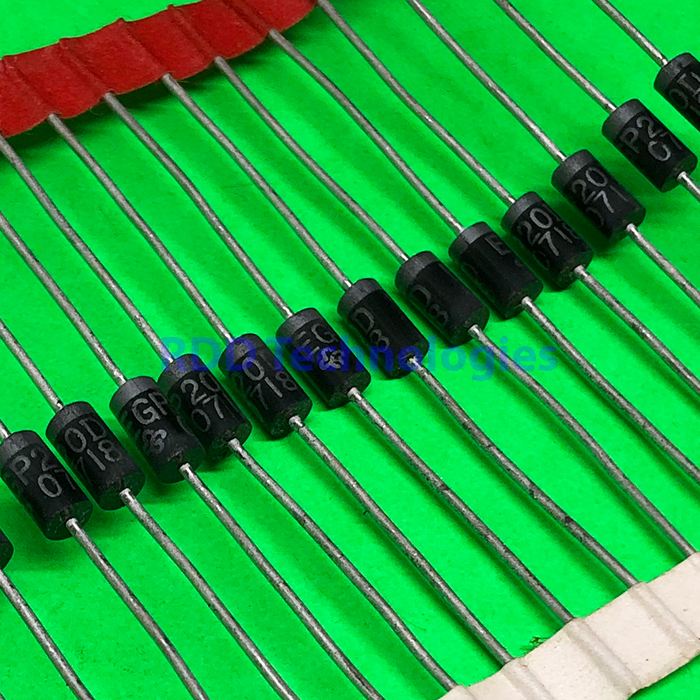

| Kode marking | EGP20D + kode perakitan dan tanggal |
| Tegangan balik puncak berulang | 200 V |
| Tegangan RMS maks | 140 V |
| Tegangan balik DC (VR) | 200 V |
| Arus maju rata-rata (IF(AV)) | 2,0 A (kaki 0,375 inci, TA 55 °C) |
| Arus surja maju puncak (IFSM) | 75 A (8,3 ms, setengah gelombang sinus) |
| Tegangan maju maks (VF) | 0,95 V (IF 2,0 A) |
| Waktu pemulihan balik maks (trr) | 50 ns (IF 0,5 A, IR 1,0 A, Irr 0,25 A) |
| Kapasitansi sambungan (CJ) | 70 pF typ (VR 4,0 V, 1,0 MHz) |
| Disipasi daya (PD) | 3,13 W (turun 25 mW/°C di atas 25 °C) |
| Resistansi termal | 40 °C/W (RθJA) · 15 °C/W (RθJL) |
| Suhu kerja dan penyimpanan (TJ, TSTG) | -65 °C – +150 °C |
| Kemasan | DO-204 axial (Case 017AJ) |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet onsemi EGP20A – EGP20K “Rectifiers, High Efficiency, Glass Passivated, 2.0A” (EGP20K/D, Rev. 2, Oktober 2022; salinan alldatasheet).
Arus bocor balik (IR) tidak kami tampilkan karena satuannya tidak terbaca jelas pada salinan datasheet yang kami gunakan.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
