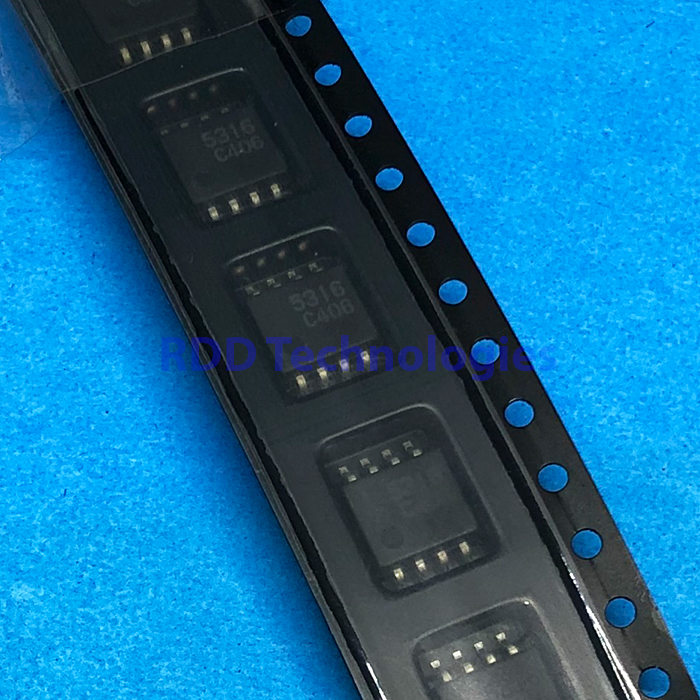

FA5316S FUJITSU SOP8
Rp19.500
Bipolar IC for Switching Power Supply Control
Stok 15
SKU: 3701098-L22.19
Kategori: Power Management IC
Spesifikasi teknis
| Jenis | IC kontrol power supply switching (PWM) bipolar untuk men-drive MOSFET daya — tipe forward |
|---|---|
| Merek | Fuji Electric |
| Duty cycle maks. | 46 % (tipikal) |
| Arus output maks. | 1,0 A |
| UVLO | ON 15,5 V · OFF 8,40 V (tipikal) |
| Deteksi arus lebih | Polaritas positif (IS+) |
| Frekuensi kerja | 5 – 600 kHz |
| Arus standby | 90 µA (tipikal) |
| Fitur | Pembatas arus lebih pulse-by-pulse, cutoff beban lebih (mode latch atau tanpa proteksi dapat dipilih), kontrol ON/OFF output dengan sinyal eksternal, cutoff tegangan lebih (mode latch), soft-start |
| Konfigurasi kaki | 1 RT · 2 FB · 3 IS(+) · 4 GND · 5 OUT · 6 VCC · 7 CT · 8 CS (soft-start dan ON/OFF) |
| Aplikasi | Power supply switching untuk peralatan umum |
| Kemasan | SOP-8 (versi S) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Fuji Electric FA531X series “Bipolar IC For Switching Power Supply Control” (salinan alldatasheet), halaman 1 (fitur, konfigurasi kaki) dan halaman 2 (selection guide, baris FA5316P(S)).
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
