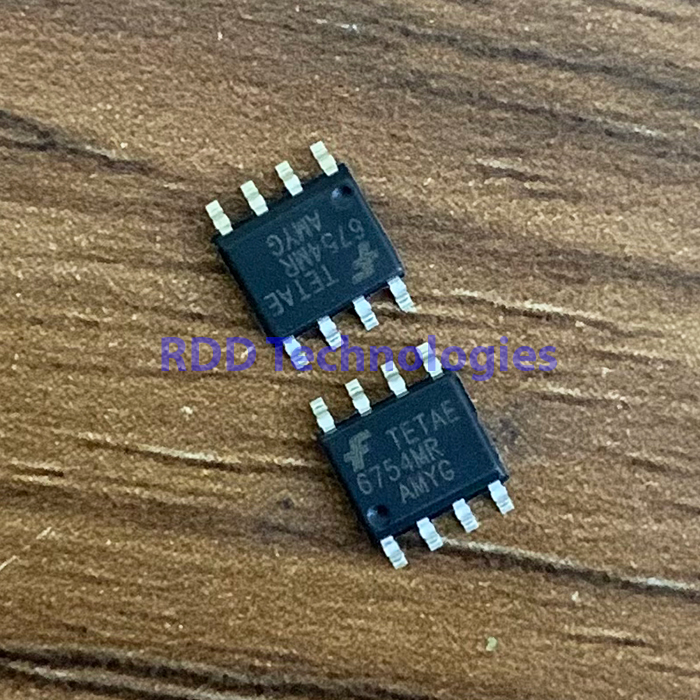

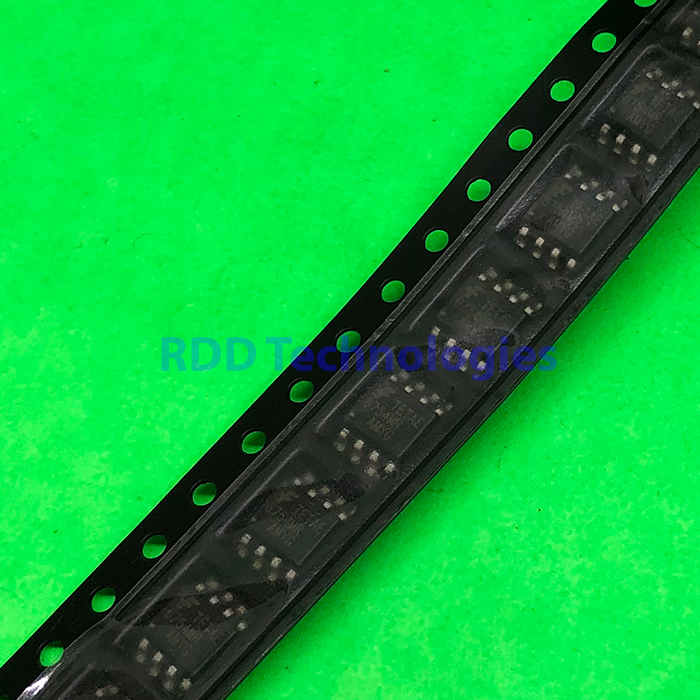

FAN6754MRMY FAIRCHILD SOP8
Rp22.500
65kHz 400mW 9V~16.5V Flyback AC DC Converters, Offline Switchers RoHS
Stok 25
SKU: 3102012-L55.15
Kategori: Power Management IC
Spesifikasi teknis
| Jenis | PWM controller green-mode untuk konverter flyback, peak-current-mode; MOSFET eksternal |
|---|---|
| Varian | MR: open-loop protection dengan auto-restart (varian ML = latch) |
| Startup | High-voltage startup lewat pin HV (resistor 200 kΩ, HV maks. 500 V) |
| Tegangan suplai (VDD) | Start 16,5 V, berhenti 9 V (tipikal); kerja kontinu hingga 24 V (maksimum absolut 30 V) |
| Arus kerja | 1,7 mA tipikal, 2,0 mA maksimum |
| Arus startup | 30 µA maksimum |
| Frekuensi PWM | 65 kHz tipikal (61 – 69 kHz), frequency hopping ±4,2 kHz |
| Frekuensi green-mode | 22 kHz tipikal (beban ringan), burst mode saat tanpa beban |
| Duty cycle maksimum | 89 % tipikal (86 – 92 %) |
| Soft-start | 8 ms |
| Clamp output gate | 13 V tipikal |
| Brownout dan brownin | 102 V / 114 V DC tipikal (resistor 200 kΩ ke pin HV) |
| Proteksi | Brownout, OVP VDD (25 V), OTP dengan NTC eksternal, open-loop, cycle-by-cycle current limit, UVLO |
| Suhu kerja | -40 °C – +105 °C (lingkungan); sambungan hingga +125 °C |
| Resistansi termal | θJA 150 °C/W |
| Kemasan | SOP-8 |
| Jenis pemasangan | Surface Mount |
Keterangan
Spesifikasi di atas adalah data model FAN6754MRMY dari datasheet resmi onsemi (Fairchild).
Data pemasok mencantumkan tegangan output 5 V. IC ini adalah pengendali (controller), bukan regulator dengan output tetap; tegangan output ditentukan oleh rangkaian flyback. Angka duty cycle 92 % dari pemasok adalah batas maksimum, nilai tipikalnya 89 %.
Sumber data: datasheet resmi Fairchild/onsemi FAN6754 Rev. 1.0.2 (salinan yang dihosting LCSC, C3094574). Angka mengikuti spesifikasi model tersebut; fisik barang tidak kami periksa satu per satu. Bila Anda memerlukan konfirmasi kode marking pada komponen, hubungi kami sebelum membeli.
