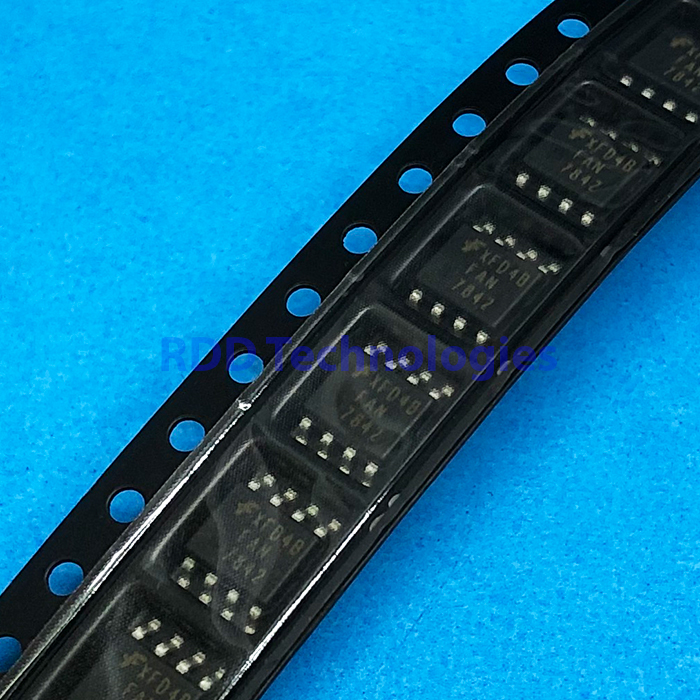

FAN7842M FSC SOP8
Rp17.500
Gate Drivers SEC SUPERVISORY IC
Stok 14
SKU: 3102007-L37.14
Kategori: Power Management IC
Spesifikasi teknis
| Function | High-side and low-side gate driver for MOSFETs and IGBTs, bootstrap floating high side |
|---|---|
| High-Side Offset Voltage | Up to +200 V |
| Supply Voltage (VCC, VBS) | 10 – 20 V (absolute maximum 25 V) |
| Output Current | 350 mA source, 650 mA sink (typ) |
| Rise Time | 60 ns typ, 140 ns max (1 nF load) |
| Fall Time | 30 ns typ, 80 ns max (1 nF load) |
| Propagation Delay | 170 ns on, 200 ns off (typ); 300 ns max |
| Delay Matching | 50 ns max |
| Quiescent Current | 70 µA typ VCC, 45 µA typ VBS |
| Operating Supply Current | 600 µA (20 kHz) |
| Input Logic | TTL compatible, output in phase with input (2,9 V high, 0,8 V low) |
| Undervoltage Lockout | 9,2 V on, 8,7 V off (typ), both channels |
| Negative VS Swing | Down to -9,8 V typ |
| Offset Slew Rate Immunity | 50 V/ns (dV/dt) |
| Power Dissipation | 0,625 W |
| Operating Temperature | -40 °C – +125 °C |
| Package / Case | SOP-8 |
| Mounting Style | Surface Mount |
| Data tambahan dari pemasok | |
| RoHS | Yes |
Keterangan
Spesifikasi utama di atas adalah data model FAN7842M dari datasheet resmi onsemi (Fairchild). Baris di bawah judul Data tambahan dari pemasok berasal dari data pemasok, bukan dari datasheet.
Data pemasok mencantumkan tegangan suplai -0,3 V sampai 25 V; itu batas maksimum absolut. Tegangan kerja yang benar adalah 10 – 20 V.
Sumber data: datasheet resmi Fairchild/onsemi FAN7842 Rev. 1.5 (Agustus 2016; salinan yang dihosting LCSC, C512885). Angka mengikuti spesifikasi model tersebut; fisik barang tidak kami periksa satu per satu. Bila Anda memerlukan konfirmasi kode marking pada komponen, hubungi kami sebelum membeli.
