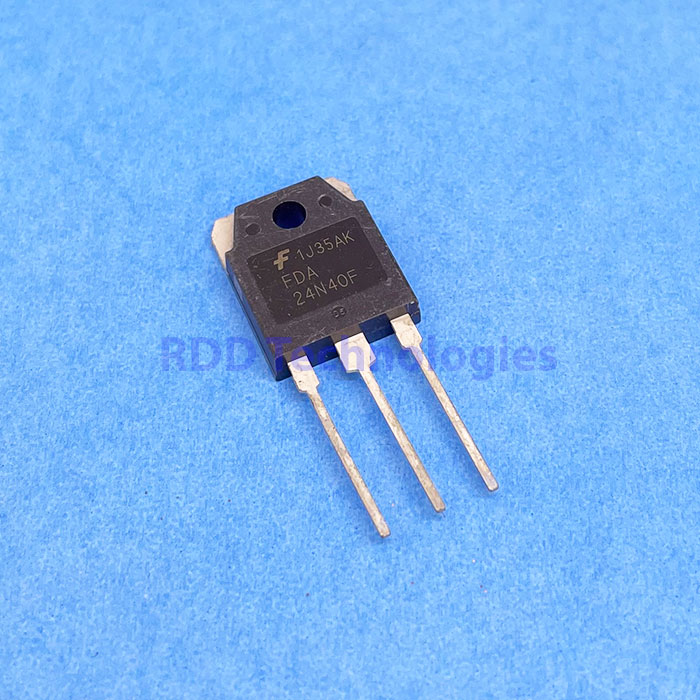

Spesifikasi teknis
| Jenis | MOSFET daya N-channel UniFET FRFET 400 V (dioda body pemulihan cepat) |
|---|---|
| Merek | onsemi (Fairchild) |
| Tegangan drain-source (BVDSS) | 400 V |
| Tegangan gate-source (VGS) | ±30 V |
| Arus drain kontinu (ID) | 23 A (TC 25 °C) · 13,8 A (TC 100 °C) |
| Arus drain pulsa (IDM) | 92 A |
| Tegangan ambang gate (VGS(th)) | 3,0 – 5,0 V (VDS = VGS, ID 250 µA) |
| RDS(on) | 0,15 Ω typ, 0,19 Ω maks (VGS 10 V, ID 11,5 A) |
| Transkonduktansi maju (gfs) | 29 S typ (VDS 20 V, ID 11,5 A) |
| Muatan gate total (Qg) | 46 nC typ, 60 nC maks (VGS 10 V, VDS 320 V, ID 23 A) |
| Muatan gate-source (Qgs) | 13 nC typ |
| Muatan gate-drain (Qgd, Miller) | 18 nC typ |
| Kapasitansi masukan (Ciss) | 2280 pF typ, 3030 pF maks (VDS 25 V, VGS 0 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 370 pF typ, 490 pF maks |
| Kapasitansi transfer balik (Crss) | 25 pF typ, 38 pF maks |
| Waktu switching | td(on) 40 / 90 ns · tr 92 / 195 ns · td(off) 120 / 250 ns · tf 75 / 160 ns (typ / maks; VDS 200 V, ID 23 A, VGS 10 V, RG 25 Ω) |
| Energi avalanche pulsa tunggal (EAS) | 1190 mJ |
| Arus avalanche (IAR) | 23 A |
| Energi avalanche berulang (EAR) | 23,5 mJ |
| Disipasi daya (PD) | 235 W (TC 25 °C), turun 1,8 W/°C di atas 25 °C |
| Resistansi termal | RθJC 0,53 °C/W maks · RθJA 40 °C/W maks |
| Tegangan maju dioda body (VSD) | 1,5 V maks (ISD 23 A, VGS 0 V) |
| Suhu kerja dan penyimpanan (TJ, Tstg) | −55 °C – +150 °C |
| Jumlah kanal | 1 |
| Kemasan | TO-3P (TO-3PN, 3 kaki) |
| Jenis pemasangan | Through hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet onsemi FDA24N40F (FDA24N40F/D Rev. 3, Februari 2024).
Akhiran F (FRFET) berarti dioda body komponen ini dibuat untuk pemulihan balik yang cepat, berguna pada rangkaian jembatan dan inverter tempat dioda body ikut menghantar arus.
Waktu pemulihan balik dioda tidak kami tampilkan karena ringkasan fitur dan tabel karakteristik di datasheet memberi angka yang berbeda.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
