Spesifikasi teknis
| Jenis | MOSFET daya N-channel UniFET FRFET 500 V (dioda body pemulihan cepat) |
|---|---|
| Merek | onsemi (Fairchild) |
| Tegangan drain-source (BVDSS) | 500 V |
| Tegangan gate-source (VGS) | ±30 V |
| Arus drain kontinu (ID) | 24 A (TC 25 °C) · 14 A (TC 100 °C) |
| Arus drain pulsa (IDM) | 96 A |
| Tegangan ambang gate (VGS(th)) | 3,0 – 5,0 V (VDS = VGS, ID 250 µA) |
| RDS(on) | 0,166 Ω typ, 0,200 Ω maks (VGS 10 V, ID 12 A) |
| Transkonduktansi maju (gfs) | 30 S typ (VDS 20 V, ID 12 A) |
| Muatan gate total (Qg) | 65 nC typ, 85 nC maks (VGS 10 V, VDS 400 V, ID 24 A) |
| Muatan gate-source (Qgs) | 18 nC typ |
| Muatan gate-drain (Qgd, Miller) | 26 nC typ |
| Kapasitansi masukan (Ciss) | 3240 pF typ, 4310 pF maks (VDS 25 V, VGS 0 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 450 pF typ, 600 pF maks |
| Kapasitansi transfer balik (Crss) | 32 pF typ, 48 pF maks |
| Waktu switching | td(on) 49 / 108 ns · tr 105 / 220 ns · td(off) 165 / 340 ns · tf 87 / 185 ns (typ / maks; VDD 250 V, ID 24 A, VGS 10 V, RG 25 Ω) |
| Energi avalanche pulsa tunggal (EAS) | 1872 mJ |
| Arus avalanche (IAR) | 24 A |
| Energi avalanche berulang (EAR) | 27 mJ |
| Disipasi daya (PD) | 270 W (TC 25 °C), turun 2,2 W/°C di atas 25 °C |
| Resistansi termal | RθJC 0,46 °C/W maks · RθJA 40 °C/W maks |
| Tegangan maju dioda body (VSD) | 1,4 V maks (ISD 24 A, VGS 0 V) |
| Waktu pemulihan balik dioda (trr) | 264 ns typ (ISD 24 A, dIF/dt 100 A/µs) |
| Suhu kerja dan penyimpanan (TJ, Tstg) | −55 °C – +150 °C |
| Jumlah kanal | 1 |

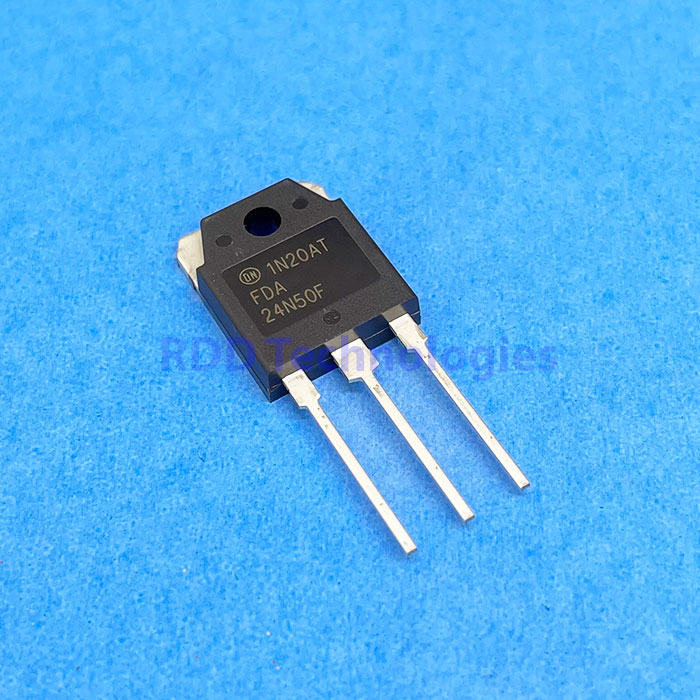

| Kemasan | TO-3P (TO-3PN, 3 kaki) |
| Jenis pemasangan | Through hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet onsemi FDA24N50F (FDA24N50F/D Rev. 3, Februari 2024).
Akhiran F (FRFET) berarti dioda body komponen ini dibuat untuk pemulihan balik yang cepat, berguna pada rangkaian jembatan dan inverter tempat dioda body ikut menghantar arus.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
