Spesifikasi teknis

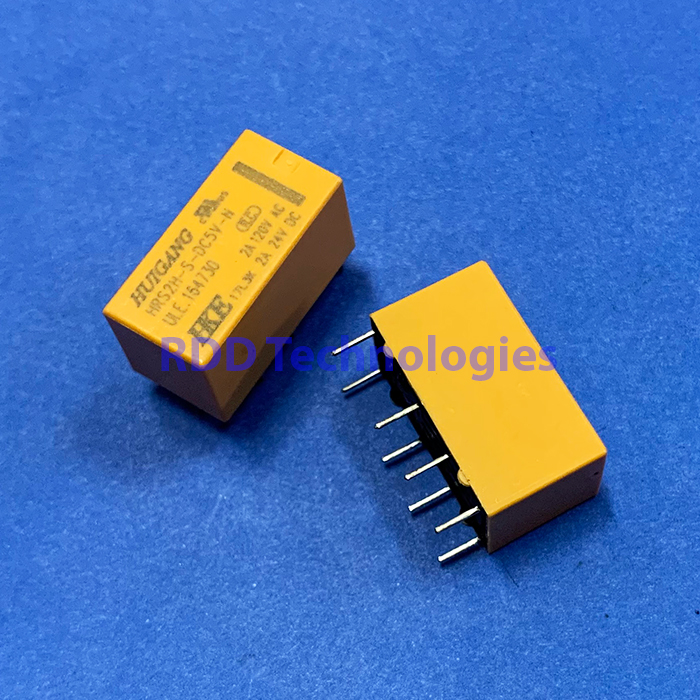

| Jenis | Relay sinyal ultra-mini, 2 kontak tukar (seri HRS2H, tipe sensitif -N) |
|---|---|
| Merek | HKE (Zhejiang HKE / Huigang) |
| Konfigurasi kontak | 2 Form C (DPDT) |
| Tegangan coil | 5 VDC |
| Resistansi coil | 125 Ω (±10 %) |
| Daya coil nominal | 200 mW |
| Tegangan pick-up / drop-out | Maks. 3,75 VDC / min. 0,5 VDC |
| Rating kontak | 1 A atau 2 A 120 VAC / 24 VDC (dua versi beban; kode komponen tidak menyebutkan versinya) |
| Arus switching maks. | 2 A |
| Tegangan switching maks. | 125 VAC / 30 VDC |
| Daya switching maks. | 240 VA / 48 W |
| Beban minimum | 5 VDC 10 mA |
| Bahan kontak | Lapisan AuAg (AuAg overlay) |
| Resistansi kontak | Maks. 50 mΩ (6 VDC 0,1 A) |
| Waktu operasi / lepas | Maks. 7 ms / maks. 3 ms |
| Resistansi isolasi | Min. 1000 MΩ (500 VDC) |
| Kekuatan dielektrik | 500 VAC 1 menit (antar kontak) · 1000 VAC 1 menit (kontak–coil) |
| Tegangan surge | 1500 VAC (10 × 160 µs) |
| Umur mekanis / elektrik | 15.000.000 / 100.000 operasi |
| Suhu kerja | −25 °C – +70 °C |
| Dimensi | 20,5 × 9,9 × 11,4 mm |
| Berat (sekitar) | 5,0 g |
| Konstruksi | Tertutup plastik (kode S) |
| Terminal | PCB (8 pin) |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet HKE seri HRS2H.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
