Spesifikasi teknis
| Jenis | ESD protection diode, 2 lines, bidirectional asymmetrical (BiAs) |
|---|---|
| Merek | Vishay Semiconductors |
| Kode marking | 03C |
| Jumlah jalur terlindungi | 2 |
| Tegangan kerja balik maks (VRWM) | 3,3 V |
| Tegangan breakdown (VBR) | 4,0 V min · 4,6 V typ · 5,5 V maks (IR 1 mA) |
| Arus bocor balik (IR) | 100 µA maks (VR 3,3 V) |
| Tegangan clamping balik (VC) | 5,7 V typ, 7,5 V maks (IPP 1 A) · 10 V typ, 12,3 V maks (IPP 30 A) |
| Tegangan clamping maju (VF) | 1 V typ, 1,2 V maks (IPP 1 A) · 4,5 V typ (IPP 30 A) |
| Arus pulsa puncak (IPPM) | 30 A (8/20 µs, IEC 61000-4-5) |
| Daya pulsa puncak (PPP) | 369 W (pin 1/2 ke pin 3) · 504 W (pin 1 ke pin 2) (8/20 µs) |
| Kekebalan ESD | ±30 kV kontak · ±30 kV udara (IEC 61000-4-2) |
| Kapasitansi (CD) | 420 pF typ, 600 pF maks (VR 0 V, 1 MHz) · 260 pF typ (VR 1,6 V) |
| Suhu kerja dan penyimpanan (TJ, Tstg) | -55 °C – +150 °C |

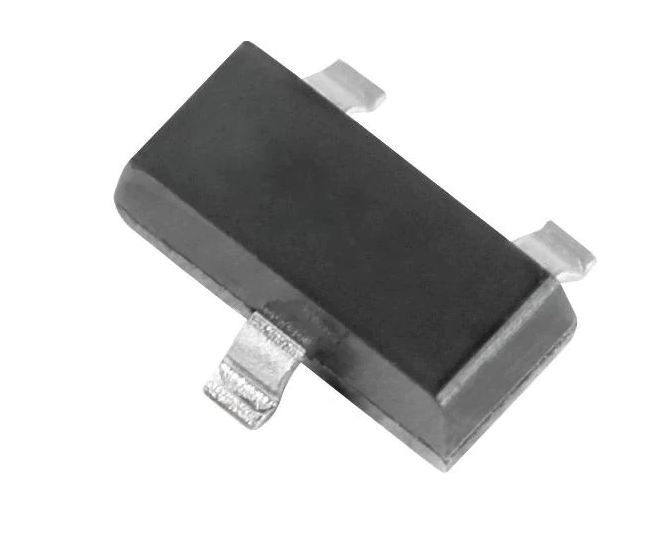

| Kemasan | SOT-23 |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Vishay Semiconductors GSOT03C to GSOT36C “Two-Line ESD Protection in SOT-23” (Document Number 85824, Rev. 3.0, 13-Feb-2025).
Nilai listrik di atas diukur antara pin 1 dan pin 3 atau pin 2 dan pin 3 (pin 3 ke ground). Vishay telah menghentikan produksi seri GSOT (End of Life Januari 2025); pengganti resminya adalah seri VGSOTxxC. Akhiran -E3-08 berarti versi standar RoHS, reel 7 inci isi 3.000 pcs.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
