Spesifikasi teknis
| Jenis | MOSFET P-channel untuk switching daya kecepatan tinggi |
|---|---|
| Merek | Renesas |
| Tegangan drain-source (VDSS) | −100 V |
| Tegangan gate-source (VGSS) | ±20 V |
| Arus drain kontinu (ID) | −15 A |
| Arus drain puncak (ID(pulse)) | −60 A (PW ≤ 10 µs, duty cycle ≤ 1%) |
| Tegangan cutoff gate (VGS(off)) | −1,0 – −2,5 V (ID −1 mA, VDS −10 V) |
| RDS(on) | 85 mΩ typ, 105 mΩ maks (VGS −10 V, ID −7,5 A) · 105 mΩ typ, 150 mΩ maks (VGS −4,5 V, ID −7,5 A) |
| Admitansi transfer maju (|yfs|) | 7,2 S min, 12 S typ (ID −7,5 A, VDS −10 V) |
| Muatan gate total (Qg) | 45 nC typ (VDD −50 V, VGS −10 V, ID −15 A) |
| Muatan gate-source (Qgs) | 6,5 nC typ |
| Muatan gate-drain (Qgd) | 9,0 nC typ |
| Kapasitansi masukan (Ciss) | 2600 pF typ (VDS −10 V, VGS 0 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 190 pF typ |
| Kapasitansi transfer balik (Crss) | 120 pF typ |
| Waktu switching | td(on) 23 ns · tr 45 ns · td(off) 80 ns · tf 13 ns (typ; VGS −10 V, ID −7,5 A, RL 4,0 Ω, Rg 4,7 Ω) |
| Arus avalanche (IAP) | −12 A |
| Energi avalanche (EAR) | 14,4 mJ (Tch 25 °C, Rg ≥ 50 Ω) |
| Disipasi daya kanal (Pch) | 30 W (TC 25 °C) |
| Tegangan maju dioda body (VDF) | −0,91 V typ (IF −15 A, VGS 0 V) |
| Waktu pemulihan balik dioda (trr) | 50 ns typ (IF −15 A, diF/dt 100 A/µs) |
| Suhu kanal (Tch) | 150 °C maks |
| Suhu penyimpanan (Tstg) | −55 °C – +150 °C |
| Jumlah kanal | 1 |

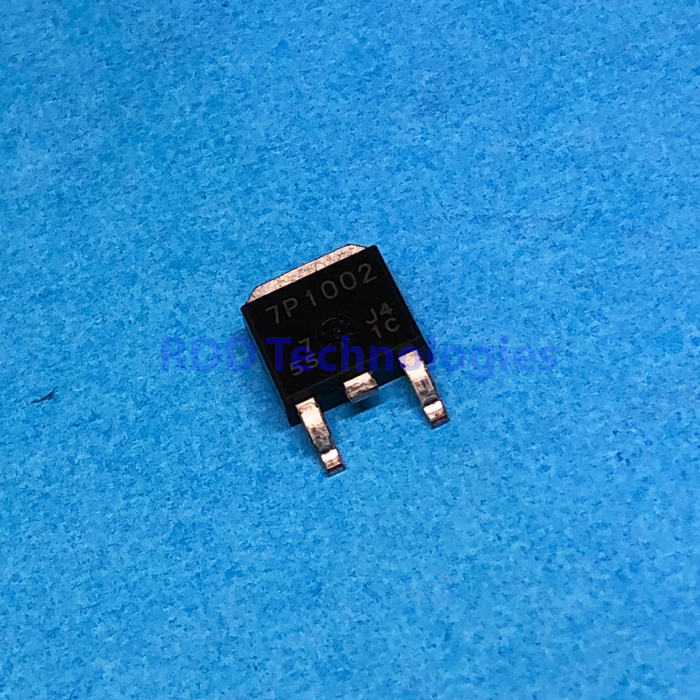

| Kemasan | DPAK (S) (TO-252) |
| Jenis pemasangan | SMD (surface mount) |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Renesas H7P1002DL / H7P1002DS (REJ03G1601-0100 Rev. 1.00, 16 November 2007).
Menurut datasheet, gate dapat dikendalikan dengan 4,5 V sehingga komponen ini bisa digerakkan dari sumber 5 V.
Renesas mencatat komponen ini sudah dihentikan produksinya (discontinued); stok kami terbatas pada yang tersedia.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
