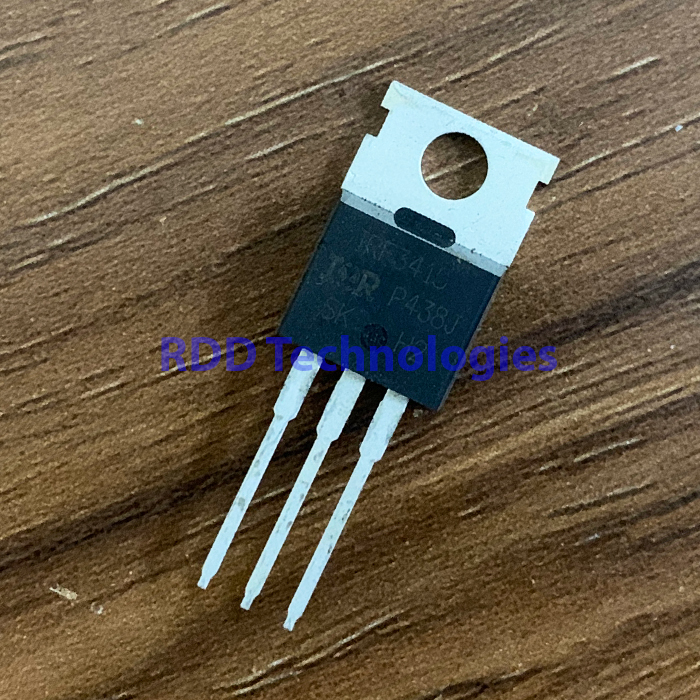

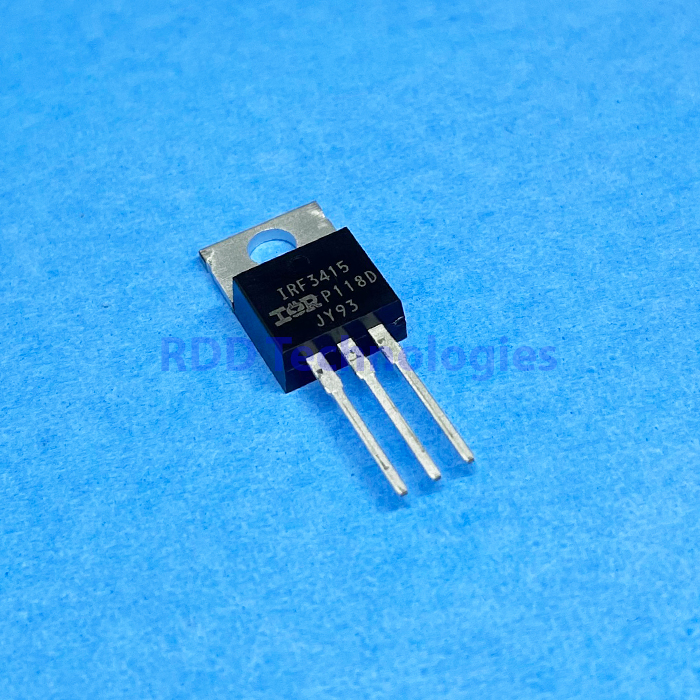

IRF3415PBF IR TO-220
Rp32.500
MOSFETs MOSFT 150V 43A 42mOhm 133.3nC
Stok 50
Spesifikasi teknis
| Jenis | MOSFET daya N-channel HEXFET generasi kelima, fully avalanche rated |
|---|---|
| Merek | International Rectifier (Infineon) |
| Tegangan drain-source (VDSS) | 150 V |
| Tegangan gate-source (VGS) | ±20 V |
| Arus drain kontinu (ID) | 43 A pada TC 25 °C; 30 A pada TC 100 °C (VGS 10 V) |
| Arus drain pulsa (IDM) | 150 A |
| Tegangan ambang gate (VGS(th)) | 2,0 V minimum, 4,0 V maksimum (VDS = VGS, ID 250 µA) |
| RDS(on) | 0,042 Ω maksimum pada VGS 10 V, ID 22 A |
| Transkonduktansi maju (gfs) | Minimum 19 S pada VDS 50 V, ID 22 A |
| Muatan gate total (Qg) | 200 nC maksimum pada ID 22 A, VDS 120 V, VGS 10 V |
| Muatan gate-source (Qgs) | 17 nC maksimum |
| Muatan gate-drain (Qgd) | 98 nC maksimum |
| Waktu switching | Turn-on delay 12 ns, rise 55 ns, turn-off delay 71 ns, fall 69 ns (tipikal) |
| Disipasi daya (PD) | 200 W pada TC 25 °C, derating 1,3 W/°C |
| Energi avalanche pulsa tunggal (EAS) | 590 mJ |
| Arus avalanche berulang (IAR) | 22 A |
| Energi avalanche berulang (EAR) | 20 mJ |
| Ketahanan dv/dt pemulihan dioda | 5,0 V/ns |
| Resistansi termal junction-case (RθJC) | 0,75 °C/W maksimum |
| Resistansi termal junction-ambient (RθJA) | 62 °C/W maksimum |
| Suhu kerja dan penyimpanan (TJ, Tstg) | -55 °C – +175 °C |
| Torsi pemasangan | 10 lbf·in (1,1 N·m) untuk sekrup 6-32 atau M3 |
| Jumlah kanal | 1 |
| Kemasan | TO-220AB |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet International Rectifier IRF3415PbF (dokumen PD-94963, 30 Januari 2004).
Angka muatan gate total (Qg) yang beredar untuk komponen ini bernilai tepat dua per tiga dari angka datasheet. Yang kami tampilkan adalah angka datasheet.
Arus drain yang tertera berlaku pada suhu case, bukan suhu ruang. Pada pemakaian nyata komponen TO-220 memerlukan heatsink untuk mendekati angka tersebut.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
Sumber: datasheet International Rectifier, salinan melalui LCSC, C2614.
