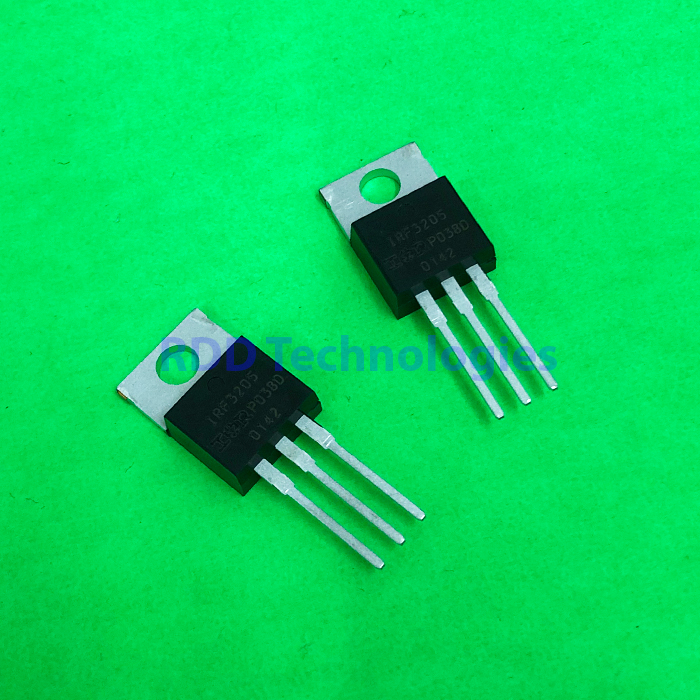

IRF3205PBF INFINEON TO-220
Rp36.809
MOSFETs MOSFT 55V 98A 8mOhm 97.3nC
Stok 48
Spesifikasi teknis
| Jenis | MOSFET daya N-channel HEXFET dengan RDS(on) sangat rendah, fully avalanche rated |
|---|---|
| Merek | International Rectifier (Infineon) |
| Tegangan drain-source (VDSS) | 55 V |
| Tegangan gate-source (VGS) | ±20 V |
| Arus drain kontinu (ID) | 110 A pada TC 25 °C; 80 A pada TC 100 °C (VGS 10 V) |
| Arus drain pulsa (IDM) | 390 A |
| Tegangan ambang gate (VGS(th)) | 2,0 V minimum, 4,0 V maksimum (VDS = VGS, ID 250 µA) |
| RDS(on) | 8,0 mΩ maksimum pada VGS 10 V, ID 62 A |
| Transkonduktansi maju (gfs) | Minimum 44 S pada VDS 25 V, ID 62 A |
| Muatan gate total (Qg) | 146 nC maksimum pada ID 62 A, VDS 44 V, VGS 10 V |
| Muatan gate-source (Qgs) | 35 nC maksimum |
| Muatan gate-drain (Qgd) | 54 nC maksimum |
| Kapasitansi masukan (Ciss) | 3247 pF pada VGS 0 V, VDS 25 V, f 1 MHz |
| Kapasitansi keluaran (Coss) | 781 pF pada kondisi yang sama |
| Kapasitansi transfer balik (Crss) | 211 pF pada kondisi yang sama |
| Waktu switching | Turn-on delay 14 ns, rise 101 ns, turn-off delay 50 ns, fall 65 ns (tipikal) |
| Disipasi daya (PD) | 200 W pada TC 25 °C, derating 1,3 W/°C |
| Arus avalanche berulang (IAR) | 62 A |
| Energi avalanche berulang (EAR) | 20 mJ |
| Ketahanan dv/dt pemulihan dioda | 5,0 V/ns |
| Resistansi termal junction-case (RθJC) | 0,75 °C/W maksimum |
| Resistansi termal junction-ambient (RθJA) | 62 °C/W maksimum |
| Suhu kerja dan penyimpanan (TJ, Tstg) | -55 °C – +175 °C |
| Jumlah kanal | 1 |
| Kemasan | TO-220AB |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet International Rectifier IRF3205PbF.
Angka muatan gate total (Qg) yang beredar untuk komponen ini bernilai tepat dua per tiga dari angka datasheet. Yang kami tampilkan adalah angka datasheet.
Arus drain yang tertera berlaku pada suhu case, bukan suhu ruang. Pada pemakaian nyata komponen TO-220 memerlukan heatsink untuk mendekati angka tersebut.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
Sumber: datasheet International Rectifier, salinan melalui LCSC, C2561.
