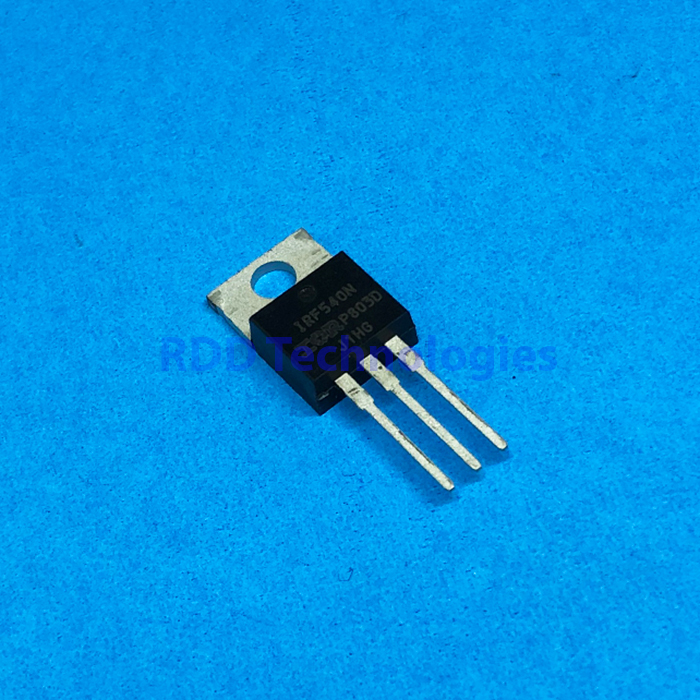

IRF540NPBF INFINEON TO-220
Rp20.000
MOSFETs MOSFT 100V 33A 44mOhm 47.3nC
Stok 48
Spesifikasi teknis
| Jenis | MOSFET daya N-channel HEXFET, fully avalanche rated |
|---|---|
| Merek | International Rectifier (Infineon) |
| Tegangan drain-source (VDSS) | 100 V |
| Tegangan gate-source (VGS) | ±20 V |
| Arus drain kontinu (ID) | 33 A pada TC 25 °C; 23 A pada TC 100 °C (VGS 10 V) |
| Arus drain pulsa (IDM) | 110 A |
| Tegangan ambang gate (VGS(th)) | 2,0 V minimum, 4,0 V maksimum (VDS = VGS, ID 250 µA) |
| RDS(on) | 44 mΩ maksimum pada VGS 10 V, ID 16 A |
| Transkonduktansi maju (gfs) | Minimum 21 S pada VDS 50 V, ID 16 A |
| Muatan gate total (Qg) | 71 nC maksimum pada ID 16 A, VDS 80 V, VGS 10 V |
| Muatan gate-source (Qgs) | 14 nC maksimum |
| Muatan gate-drain (Qgd) | 21 nC maksimum |
| Kapasitansi masukan (Ciss) | 1960 pF pada VGS 0 V, VDS 25 V, f 1 MHz |
| Kapasitansi keluaran (Coss) | 250 pF pada kondisi yang sama |
| Kapasitansi transfer balik (Crss) | 40 pF pada kondisi yang sama |
| Tegangan maju dioda body (VSD) | 1,2 V maksimum pada IS 16 A |
| Waktu pemulihan balik dioda (trr) | 115 ns tipikal, 170 ns maksimum |
| Disipasi daya (PD) | 130 W pada TC 25 °C, derating 0,87 W/°C |
| Arus avalanche berulang (IAR) | 16 A |
| Energi avalanche berulang (EAR) | 13 mJ |
| Ketahanan dv/dt pemulihan dioda | 7,0 V/ns |
| Resistansi termal junction-case (RθJC) | 1,15 °C/W maksimum |
| Resistansi termal junction-ambient (RθJA) | 62 °C/W maksimum |
| Suhu kerja dan penyimpanan (TJ, Tstg) | -55 °C – +175 °C |
| Jumlah kanal | 1 |
| Kemasan | TO-220AB |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet International Rectifier IRF540NPbF (dokumen PD-94812, 3 November 2003).
Angka muatan gate total (Qg) yang beredar untuk komponen ini bernilai tepat dua per tiga dari angka datasheet. Yang kami tampilkan adalah angka datasheet.
Disipasi daya komponen ini sering dikutip sebagai 140 W. Datasheet menyebut 130 W pada suhu case 25 °C.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
Sumber: datasheet International Rectifier, salinan melalui LCSC, C2566.
