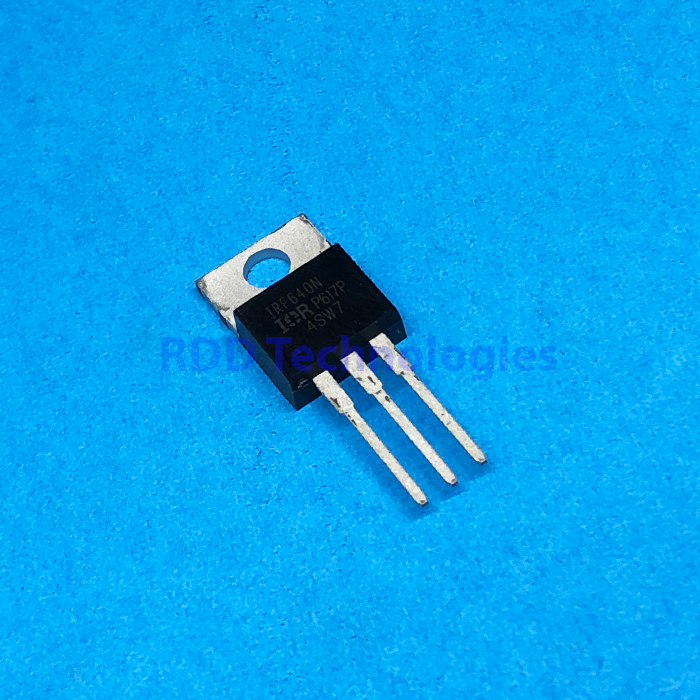

IRF640N TO-220
Rp9.500
MOSFETs MOSFT 200V 18A 150mOhm 44.7nC
Stok 40
Spesifikasi teknis
| Jenis | MOSFET daya N-channel HEXFET, fully avalanche rated |
|---|---|
| Merek | International Rectifier (Infineon) |
| Tegangan drain-source (VDSS) | 200 V |
| Tegangan gate-source (VGS) | ±20 V |
| Arus drain kontinu (ID) | 18 A pada TC 25 °C; 13 A pada TC 100 °C (VGS 10 V) |
| Arus drain pulsa (IDM) | 72 A |
| Tegangan ambang gate (VGS(th)) | 2,0 V minimum, 4,0 V maksimum (VDS = VGS, ID 250 µA) |
| RDS(on) | 0,15 Ω maksimum pada VGS 10 V, ID 11 A |
| Transkonduktansi maju (gfs) | Minimum 6,8 S pada VDS 50 V, ID 11 A |
| Muatan gate total (Qg) | 67 nC maksimum pada ID 11 A, VGS 10 V |
| Muatan gate-drain (Qgd) | 33 nC maksimum |
| Kapasitansi masukan (Ciss) | 1160 pF pada VGS 0 V, VDS 25 V, f 1 MHz |
| Kapasitansi keluaran (Coss) | 185 pF pada kondisi yang sama |
| Kapasitansi transfer balik (Crss) | 53 pF pada kondisi yang sama |
| Waktu switching | Turn-on delay 10 ns, rise 19 ns, turn-off delay 23 ns, fall 5,5 ns (tipikal) |
| Tegangan maju dioda body (VSD) | 1,3 V maksimum pada IS 11 A |
| Waktu pemulihan balik dioda (trr) | 167 ns tipikal, 251 ns maksimum |
| Disipasi daya (PD) | 150 W pada TC 25 °C, derating 1,0 W/°C |
| Energi avalanche pulsa tunggal (EAS) | 247 mJ |
| Arus avalanche berulang (IAR) | 18 A |
| Energi avalanche berulang (EAR) | 15 mJ |
| Ketahanan dv/dt pemulihan dioda | 8,1 V/ns |
| Suhu kerja dan penyimpanan (TJ, Tstg) | -55 °C – +175 °C |
| Jumlah kanal | 1 |
| Kemasan | TO-220AB |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet International Rectifier IRF640NPbF.
Angka muatan gate total (Qg) yang beredar untuk komponen ini bernilai tepat dua per tiga dari angka datasheet. Yang kami tampilkan adalah angka datasheet.
Arus drain yang tertera berlaku pada suhu case, bukan suhu ruang. Pada pemakaian nyata komponen TO-220 memerlukan heatsink untuk mendekati angka tersebut.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
Sumber: datasheet International Rectifier, salinan melalui LCSC, C2568.
