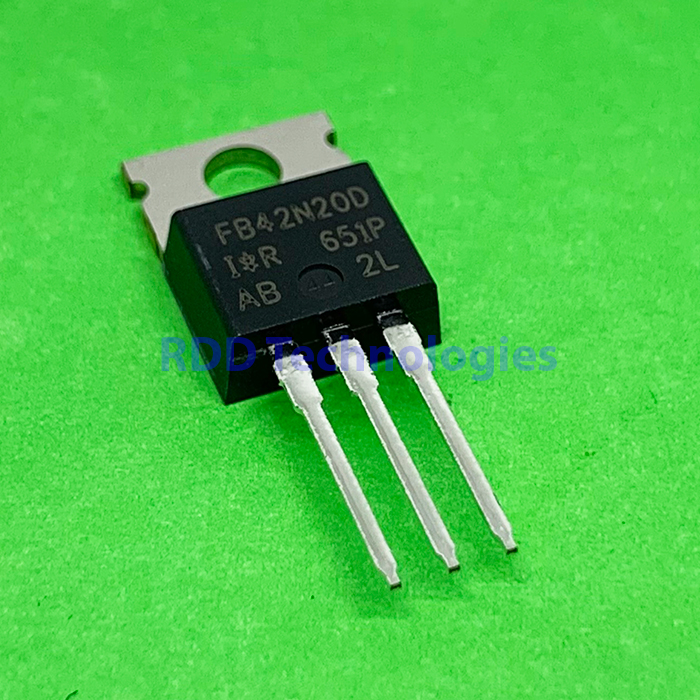

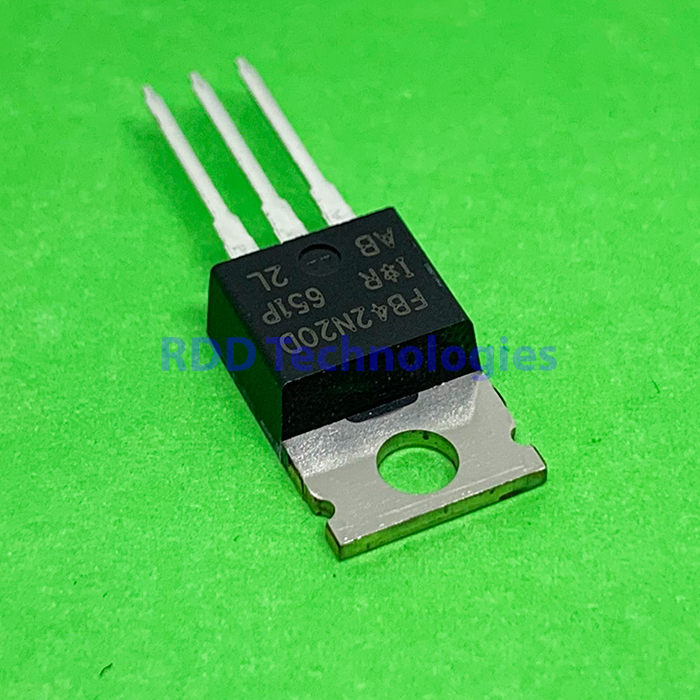

IRFB42N20DPBF IR TO-220

Spesifikasi teknis

Jenis	MOSFET daya N-channel HEXFET dengan dioda body cepat
Merek	International Rectifier (Infineon)
Tegangan drain-source (BVDSS)	200 V
Tegangan gate-source (VGS)	±30 V
Arus drain kontinu (ID)	44 A pada TC 25 °C; 31 A pada TC 100 °C (VGS 10 V)
Tegangan ambang gate (VGS(th))	3,0 V minimum, 5,5 V maksimum (VDS = VGS, ID 250 µA)
RDS(on)	0,055 Ω maksimum pada VGS 10 V, ID 26 A
Muatan gate total (Qg)	91 nC tipikal, 140 nC maksimum pada ID 26 A, VDS 160 V, VGS 10 V
Muatan gate-source (Qgs)	24 nC tipikal, 36 nC maksimum
Muatan gate-drain (Qgd, Miller)	43 nC tipikal, 65 nC maksimum
Kapasitansi masukan (Ciss)	3430 pF pada VGS 0 V
Kapasitansi keluaran (Coss)	530 pF pada VDS 25 V
Kapasitansi transfer balik (Crss)	100 pF pada f 1 MHz
Waktu switching	Turn-on delay 18 ns, rise 69 ns, turn-off delay 29 ns, fall 32 ns (tipikal)
Disipasi daya (PD)	330 W pada TC 25 °C
Suhu kerja dan penyimpanan (TJ, Tstg)	-55 °C – +175 °C
Jumlah kanal	1
Kemasan	TO-220AB
Jenis pemasangan	Through Hole

Keterangan

Seluruh spesifikasi di atas berasal dari datasheet International Rectifier IRFB42N20DPbF.

Disipasi daya sebelumnya tertulis 2,4 W. Datasheet menyebut 330 W pada TC 25 °C untuk kemasan TO-220AB.

Tegangan ambang gate sebelumnya tertulis 5,5 V saja. Angka itu adalah batas maksimum; rentang yang dijamin adalah 3,0 V sampai 5,5 V.

Muatan gate total 91 nC adalah nilai tipikal dari datasheet dan sudah benar; nilai maksimumnya 140 nC.
