IRFZ34N IR TO-220
Rp17.500
MOSFETs RECOMMENDED ALT IRFZ
Stok 19
Spesifikasi teknis
| Jenis | MOSFET daya N-channel HEXFET untuk switching umum |
|---|---|
| Merek | International Rectifier (Infineon) |
| Tegangan drain-source (BVDSS) | 55 V |
| Tegangan gate-source (VGS) | ±20 V |
| Arus drain kontinu (ID) | 29 A pada TC 25 °C; 20 A pada TC 100 °C (VGS 10 V) |
| Arus drain pulsa (IDM) | 100 A |
| Tegangan ambang gate (VGS(th)) | 2,0 V minimum, 4,0 V maksimum (VDS = VGS, ID 250 µA) |
| Koefisien suhu tegangan breakdown | 0,052 V/°C |
| RDS(on) | 0,040 Ω maksimum pada VGS 10 V, ID 16 A |
| Transkonduktansi maju (gfs) | Minimum 6,5 S pada VDS 25 V, ID 16 A |
| Muatan gate total (Qg) | 34 nC maksimum pada ID 16 A, VDS 44 V, VGS 10 V |
| Muatan gate-source (Qgs) | 6,8 nC maksimum |
| Muatan gate-drain (Qgd, Miller) | 14 nC maksimum |
| Kapasitansi masukan (Ciss) | 700 pF pada VGS 0 V |
| Waktu switching | Turn-on delay 7,0 ns, rise 49 ns, turn-off delay 31 ns, fall 40 ns (tipikal) |
| Disipasi daya (PD) | 68 W pada TC 25 °C, derating 0,45 W/°C |
| Energi avalanche pulsa tunggal (EAS) | 65 mJ |
| Arus avalanche (IAR) | 16 A |
| Energi avalanche berulang (EAR) | 6,8 mJ |
| Suhu kerja dan penyimpanan (TJ, Tstg) | -55 °C – +175 °C |
| Jumlah kanal | 1 |
| Kemasan | TO-220AB |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet International Rectifier IRFZ34NPbF.
Muatan gate total komponen ini sering dikutip sebagai 22,7 nC. Angka tersebut tidak ada di datasheet: nilai yang dijamin adalah 34 nC maksimum, dan 22,7 nC tepat dua pertiga darinya. Muatan gate menentukan arus yang harus disediakan driver gate, sehingga angka yang terlalu kecil membuat driver dipilih terlalu kecil.
Arus drain kontinu sebelumnya tertulis 26 A. Datasheet menyebut 29 A pada TC 25 °C.

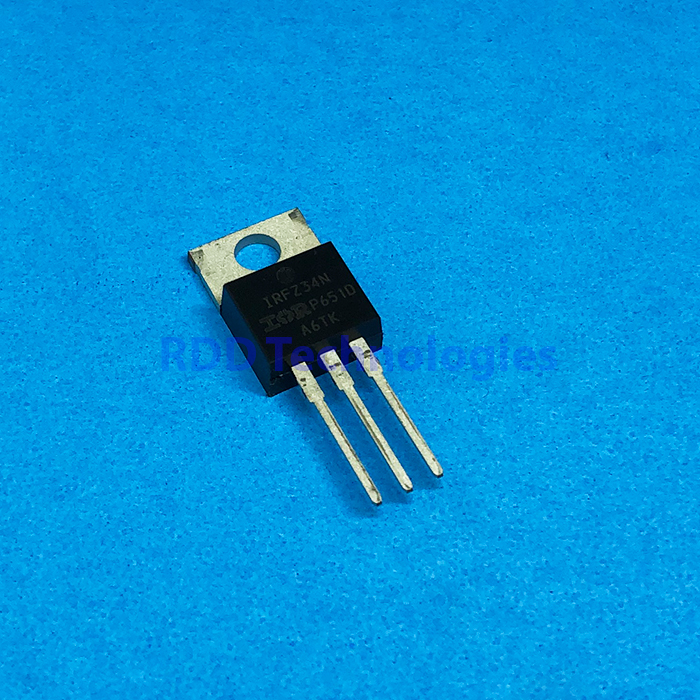

Kode pada badan komponen terbaca IRFZ34N dengan logo International Rectifier, sesuai dengan datasheet yang kami gunakan. Nama produk ini sebelumnya hanya menuliskan IRFZ34 dan sudah kami perbaiki.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
Sumber: datasheet International Rectifier IRFZ34NPbF, salinan melalui LCSC, C21066.
