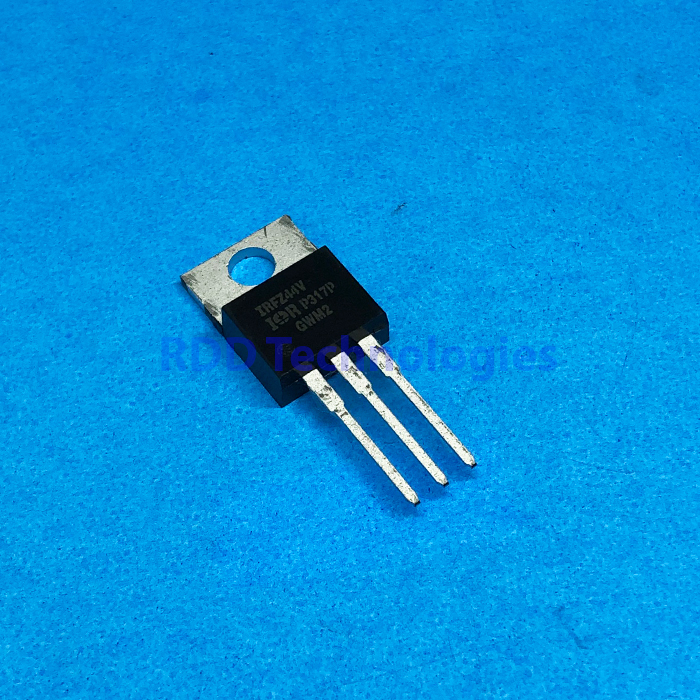

IRFZ44VPBF IR TO-220
Rp17.500
MOSFETs MOSFT 60V 55A 16.5mOhm 44.7nC
Stok 13
Spesifikasi teknis
| Jenis | MOSFET daya N-channel HEXFET dengan RDS(on) rendah |
|---|---|
| Merek | International Rectifier (Infineon) |
| Tegangan drain-source (BVDSS) | 60 V |
| Tegangan gate-source (VGS) | ±20 V |
| Arus drain kontinu (ID) | 55 A pada TC 25 °C; 39 A pada TC 100 °C (VGS 10 V) |
| Arus drain pulsa (IDM) | 220 A |
| Tegangan ambang gate (VGS(th)) | 2,0 V minimum, 4,0 V maksimum (VDS = VGS, ID 250 µA) |
| Koefisien suhu tegangan breakdown | 0,062 V/°C |
| RDS(on) | 16,5 mΩ maksimum pada VGS 10 V, ID 31 A |
| Transkonduktansi maju (gfs) | Minimum 24 S pada VDS 25 V, ID 31 A |
| Muatan gate total (Qg) | 67 nC maksimum pada ID 51 A, VDS 48 V, VGS 10 V |
| Muatan gate-source (Qgs) | 18 nC maksimum |
| Muatan gate-drain (Qgd, Miller) | 25 nC maksimum |
| Kapasitansi masukan (Ciss) | 1812 pF pada VGS 0 V |
| Kapasitansi keluaran (Coss) | 393 pF pada VDS 25 V |
| Kapasitansi transfer balik (Crss) | 103 pF pada f 1 MHz |
| Waktu switching | Turn-on delay 13 ns, rise 97 ns, turn-off delay 40 ns, fall 57 ns (tipikal) |
| Disipasi daya (PD) | 115 W pada TC 25 °C, derating 0,77 W/°C |
| Energi avalanche pulsa tunggal (EAS) | 115 mJ |
| Arus avalanche (IAR) | 55 A |
| Energi avalanche berulang (EAR) | 11 mJ |
| Tegangan maju dioda body (VSD) | 2,5 V maksimum pada IS 51 A, VGS 0 V |
| Suhu kerja dan penyimpanan (TJ, Tstg) | -55 °C – +175 °C |
| Jumlah kanal | 1 |
| Kemasan | TO-220AB |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet International Rectifier IRFZ44VPbF (PD-94826A).
Muatan gate total komponen ini sering dikutip sebagai 44,7 nC. Angka tersebut tidak ada di datasheet: nilai yang dijamin adalah 67 nC maksimum, dan 44,7 nC tepat dua pertiga darinya. Muatan gate menentukan arus yang harus disediakan driver gate, sehingga angka yang terlalu kecil membuat driver dipilih terlalu kecil.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
Sumber: datasheet International Rectifier IRFZ44VPbF (PD-94826A), salinan melalui Mouser.
