IRL540NSTRLPBF IR TO-263
Rp22.500
Stok 50
Spesifikasi teknis
| Jenis | MOSFET daya N-channel HEXFET, logic level |
|---|---|
| Merek | International Rectifier (Infineon) |
| Tegangan drain-source (V(BR)DSS) | 100 V min (VGS 0 V, ID 250 µA) |
| Tegangan gate-source (VGS) | ±16 V |
| Arus drain kontinu (ID) | 36 A (TC 25 °C, VGS 10 V) · 26 A (TC 100 °C, VGS 10 V) |
| Arus drain pulsa (IDM) | 120 A |
| Tegangan ambang gate (VGS(th)) | 1,0 – 2,0 V (VDS = VGS, ID 250 µA) |
| RDS(on) | 0,044 Ω maks (VGS 10 V, ID 18 A) · 0,053 Ω maks (VGS 5 V, ID 18 A) · 0,063 Ω maks (VGS 4 V, ID 15 A) |
| Transkonduktansi maju (gfs) | 14 S min (VDS 25 V, ID 18 A) |
| Muatan gate total (Qg) | 74 nC maks (VGS 5 V, VDS 80 V, ID 18 A) |
| Muatan gate-source (Qgs) | 9,4 nC maks |
| Muatan gate-drain (Qgd, Miller) | 38 nC maks |
| Kapasitansi masukan (Ciss) | 1800 pF typ (VGS 0 V, VDS 25 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 350 pF typ |
| Kapasitansi transfer balik (Crss) | 170 pF typ |
| Waktu switching | td(on) 11 ns · tr 81 ns · td(off) 39 ns · tf 62 ns (typ; VDD 50 V, ID 18 A, VGS 5 V, RG 5,0 Ω) |
| Energi avalanche pulsa tunggal (EAS) | 310 mJ |
| Arus avalanche (IAR) | 18 A |
| Energi avalanche berulang (EAR) | 14 mJ |
| Disipasi daya (PD) | 140 W (TC 25 °C) · 3,8 W (TA 25 °C) |
| Resistansi termal | RθJC 1,1 °C/W maks · RθJA 40 °C/W maks (dipasang pada PCB 1 in²) |
| Tegangan maju dioda body (VSD) | 1,3 V maks (IS 18 A, VGS 0 V) |
| Pemulihan balik dioda body | trr 190 ns typ, 290 ns maks · Qrr 1,1 µC typ, 1,7 µC maks (IF 18 A, di/dt 100 A/µs) |
| Suhu kerja dan penyimpanan (TJ, Tstg) | −55 °C – +175 °C |
| Jumlah kanal | 1 |
| Kemasan | D²PAK (TO-263) |
| Jenis pemasangan | SMD (surface mount) |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet International Rectifier IRL540NS/LPbF (PD-95234, 05/04/04).
RDS(on) dijamin pada VGS 4 V dan 5 V, sehingga gate dapat dikendalikan langsung dari level logika 5 V.

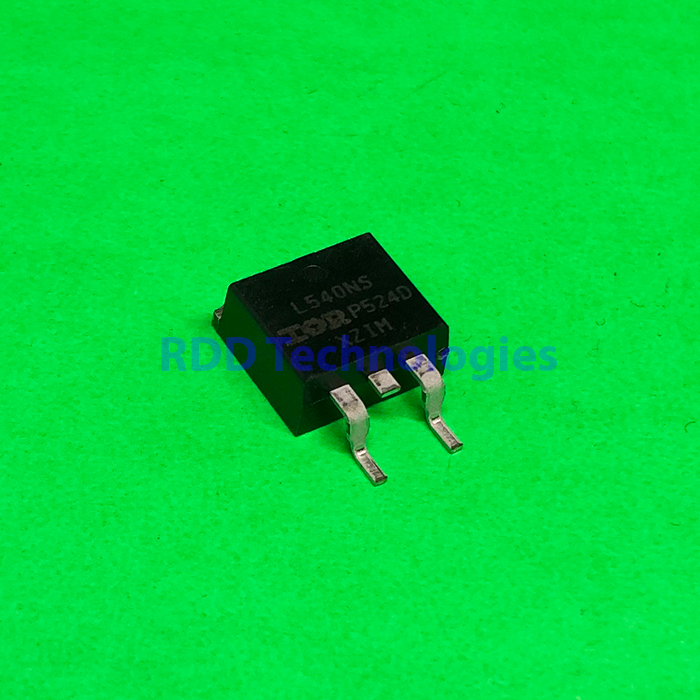

Kode L540NS dengan logo IR pada badan komponen di foto produk sesuai dengan datasheet ini.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
