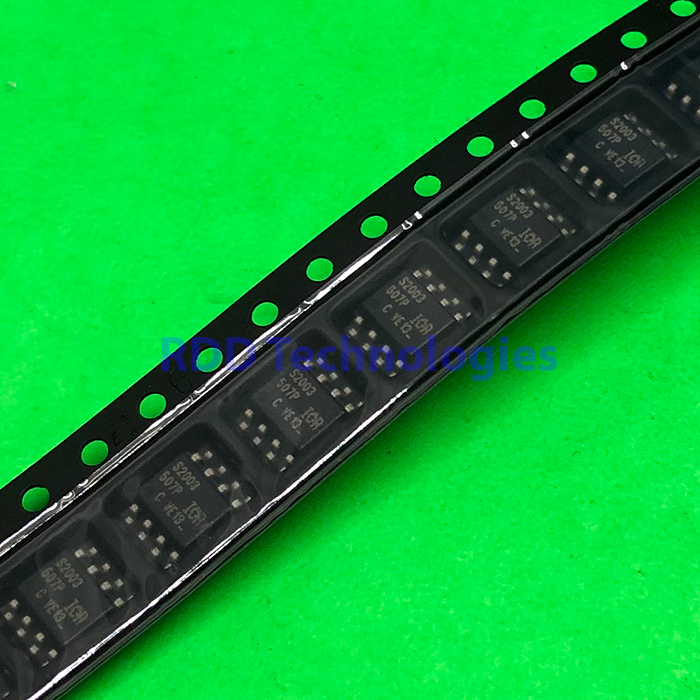

IRS2003S IR SOP8
Rp20.500
Gate Drivers Half Brdg Drvr w/ Hi&Lw Side Outpt
Stok 25
SKU: 3102011-L55.01
Kategori: Power Management IC
Spesifikasi teknis
| Function | Half-bridge MOSFET / IGBT gate driver with internally set deadtime |
|---|---|
| Number of Drivers | 2 (high side and low side) |
| Maximum Offset Voltage | 200 V |
| Output Current | 130 mA source / 270 mA sink (min, pulsed ≤ 10 µs; 290 mA / 600 mA typ) |
| Gate Drive Supply (VCC) | 10 – 20 V |
| Logic Input | 3,3 V, 5 V and 15 V compatible (VIH 2,5 V min, VIL 0,8 V max) |
| Turn-On Propagation Delay | 680 ns typ, 820 ns max |
| Turn-Off Propagation Delay | 150 ns typ, 220 ns max |
| Rise / Fall Time | 70 ns / 35 ns typ (170 ns / 90 ns max) |
| Deadtime | 520 ns typ (400 – 650 ns), internally set |
| Delay Matching | 60 ns max |
| Quiescent Supply Current | VCC 150 µA typ, 270 µA max; VBS 30 µA typ, 55 µA max |
| Undervoltage Lockout | VCC 8,9 V rising, 8,2 V falling |
| Output Configuration | HO in phase with HIN, LO out of phase with LIN |
| Power Dissipation | 0,625 W (SOIC-8, TA ≤ 25 °C) |
| Operating Temperature | -40 °C – +125 °C |
| Package / Case | SOIC-8 |
| Mounting Style | Surface Mount |
| Data tambahan dari pemasok | |
| RoHS | Yes |
Keterangan
Spesifikasi utama di atas adalah data model IRS2003S dari datasheet resmi Infineon. Baris di bawah judul Data tambahan dari pemasok berasal dari data pemasok, bukan dari datasheet.
Seperti pada IR2113S, data pemasok mencantumkan waktu naik/turun maksimum (170 ns / 90 ns) sebagai nilai tipikal; nilai tipikal sebenarnya 70 ns / 35 ns.
Sumber data: datasheet resmi Infineon (International Rectifier) PD60269 untuk IRS2003 (salinan yang dihosting LCSC, C40009). Angka mengikuti spesifikasi model tersebut; fisik barang tidak kami periksa satu per satu. Bila Anda memerlukan konfirmasi kode marking pada komponen, hubungi kami sebelum membeli.
