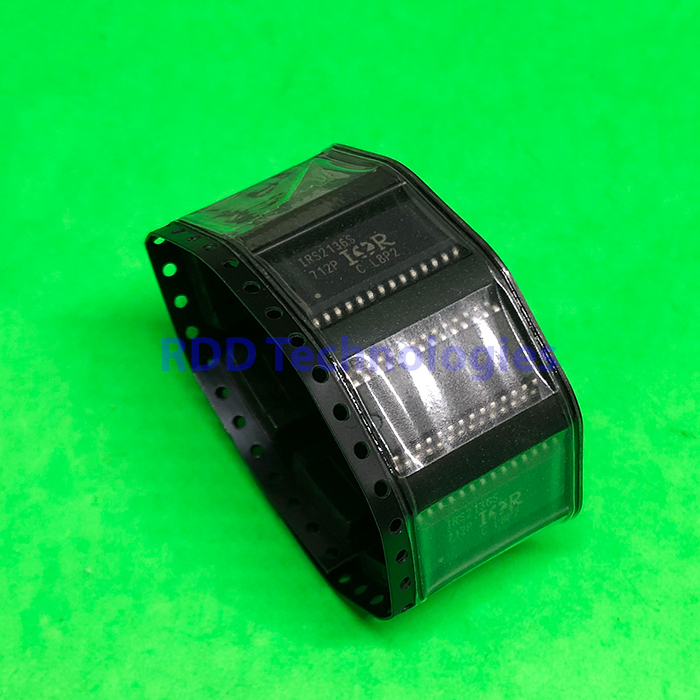

IRS2136SPBF IR SOP28
Rp45.000
Stok 10
Spesifikasi teknis
| Jenis | Gate driver jembatan 3 fasa (3 half-bridge) tegangan tinggi untuk MOSFET daya / IGBT |
|---|---|
| Merek | Infineon (dahulu International Rectifier) |
| Tegangan kerja kanal mengambang | Hingga +600 V |
| Tegangan suplai gate drive | 10 V – 20 V |
| Waktu ton / toff | 530 ns / 530 ns (tipikal) |
| Level input | VIH min. 2,5 V · VIL maks. 0,8 V (kompatibel logika 3,3 V); input aktif rendah (HIN, LIN) |
| Ambang current trip (VITRIP+) | 0,46 V |
| UVLO (VCC / VBS) | Naik 8,9 V · turun 8,2 V |
| Fitur | Shutdown arus lebih mematikan keenam output, pencegahan cross-conduction, delay propagasi seragam, pin enable, output FAULT open-drain, delay auto-clear fault diatur RC eksternal (pin RCIN), UVLO semua kanal |
| Aplikasi | Kontrol motor, AC / mesin cuci, inverter serbaguna, micro/mini inverter drive |
| Kemasan | SOIC-28 (versi S) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet International Rectifier IRS2136x “3-Phase Bridge Driver” (Data Sheet No. PD60272, versi berlabel PRELIMINARY; salinan alldatasheet), halaman 1, kolom IRS2136 pada tabel perbandingan fitur. Seri ini sekarang dipasarkan oleh Infineon.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
