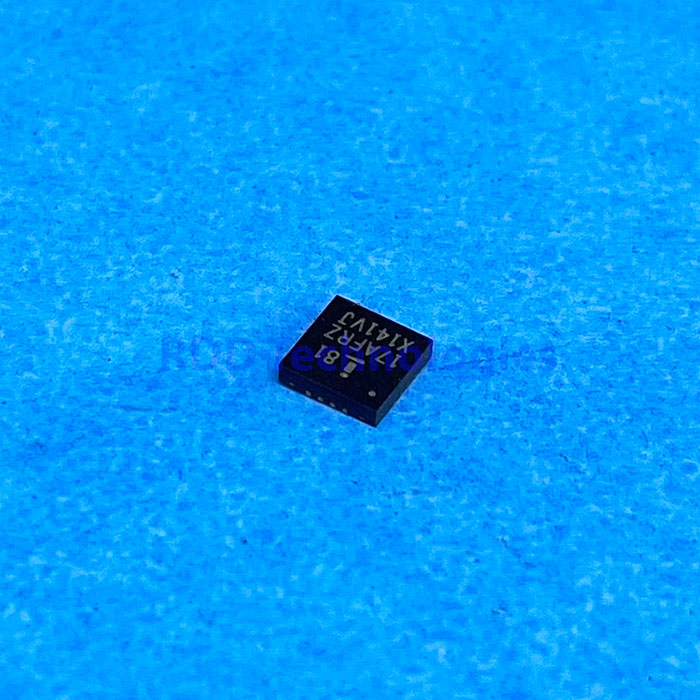

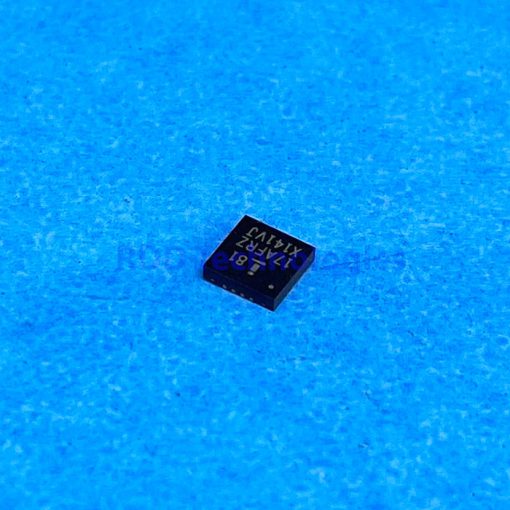

ISL8117AFRZ RENESAS QFN-16(4×4)

Spesifikasi teknis

Jenis	Pengendali PWM buck sinkron mode arus dengan feed-forward VIN, untuk MOSFET eksternal
Merek	Renesas (Intersil)
Tegangan input	4,5 – 60 V
Tegangan output	0,6 – 54 V
Arus beban	Ditentukan MOSFET eksternal, induktor dan pendinginan yang dipakai
Frekuensi switching	Dapat diprogram 100 kHz – 2 MHz lewat resistor RT; pin RT ke ground = 300 kHz, ke VCC5V atau mengambang = 600 kHz
Sinkronisasi	Masukan sync eksternal tersedia
Mode beban ringan	Diode emulation dengan pulse skipping, riak keluaran rendah
Mode PWM paksa	Tersedia
Soft-start	Dapat diprogram; mendukung keluaran pre-bias lewat SR soft-start
Batas arus	Tanpa resistor sense — memakai RDS(on) MOSFET sisi bawah
Proteksi	Overvoltage (OV), overcurrent (OC), overtemperature (OT) dan proteksi shoot-through adaptif
Indikator	PGOOD
Arus pin COMP	Maksimum sumber dan serap 30 mA
Suhu kerja	-40 °C – +125 °C
Jumlah keluaran	1
Kemasan	QFN-16, 4 × 4 mm, dengan exposed pad
Jenis pemasangan	Surface Mount

Keterangan

Seluruh spesifikasi di atas berasal dari datasheet Renesas (Intersil) ISL8117A, FN8752 Rev. 0.00, Agustus 2015.

Dua hal sering salah dikutip untuk komponen ini. Pertama, rentang frekuensinya 100 kHz – 2 MHz, lebih lebar daripada yang biasa tercantum. Kedua, ISL8117A adalah pengendali, sehingga arus keluaran ditentukan MOSFET eksternal, bukan oleh IC ini.

Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.

Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.

Sumber: datasheet Renesas, salinan melalui LCSC, C1530470.
