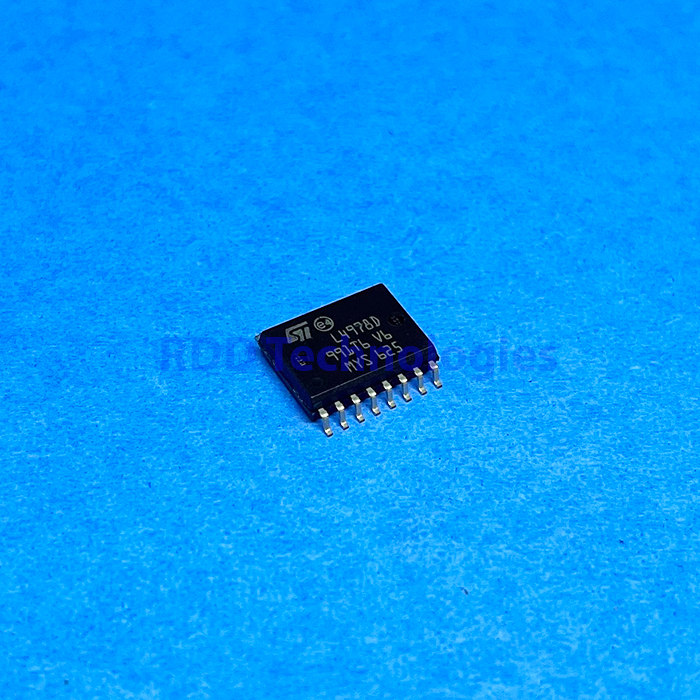

L4978D ST SO16
Rp55.000
L4978D
Switching Voltage Regulators 3.3 to 50V Step-Down
Stok 9
Spesifikasi teknis
| Jenis | Regulator switching step-down (buck) 2 A, MOSFET daya internal |
|---|---|
| Merek | STMicroelectronics |
| Tegangan input | 8–55 V (kerja) · maks. 58 V |
| Tegangan keluaran | 3,3–50 V (diatur dengan pembagi resistor) |
| Tegangan referensi umpan balik | 3,36 V (3,33–3,39 V) |
| Arus keluaran | 2 A · batas arus 2,5–3,5 A (pulse-by-pulse dan hiccup) |
| RDS(on) switch (tipikal) | 0,25 Ω |
| Frekuensi switching | 100 kHz (90–110 kHz, Rosc 20 kΩ, Cosc 2,7 nF) · dapat diatur hingga 300 kHz |
| Efisiensi (tipikal) | 87 % (VO 3,3 V, IO 2 A) |
| Dropout (tipikal) | 0,58 V (VCC 10 V, IO 2 A) |
| Arus diam operasi | Tipikal 4 mA · maks. 6 mA |
| Arus standby (inhibit) | Tipikal 100 µA · maks. 200 µA |
| Fitur | Soft start, inhibit, voltage feedforward, proteksi umpan balik terputus, thermal shutdown |
| Suhu junction | −40 °C – +150 °C |
| Konfigurasi kaki (SO16) | 2 GND · 3 SS_INH · 4 OSC · 5, 6 OUT · 11 VCC · 12 BOOT · 13 COMP · 14 FB · lainnya N.C. |
| Kemasan | SO16W (SO-16 lebar) |
| Jenis pemasangan | SMD |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet STMicroelectronics L4978 (2A step down switching regulator, Rev. 9, Mei 2005): tabel absolute maximum ratings, pin description dan karakteristik listrik.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
