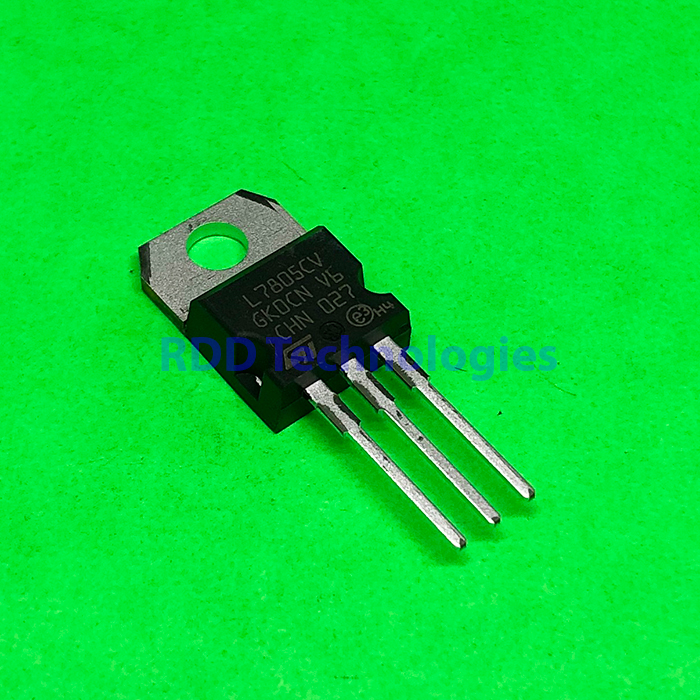

L7805CV ST TO-220
Rp6.000
L7805CV
Positive voltage regulator IC 5V Output
Stok 29
Spesifikasi teknis
| Jenis | Regulator tegangan linear positif, keluaran tetap (seri 78xx) |
|---|---|
| Merek | STMicroelectronics |
| Tegangan keluaran | 5 V (4,8–5,2 V pada TJ 25 °C) |
| Toleransi keluaran (beban & input penuh) | 4,75–5,25 V (IO 5 mA–1 A, VI 7–18 V) |
| Arus keluaran | Hingga 1,5 A (dibatasi internal) |
| Tegangan input maks. | 35 V |
| Regulasi line maks. | 100 mV (VI 7–25 V) · 50 mV (VI 8–12 V) |
| Regulasi beban maks. | 100 mV (IO 5 mA–1,5 A) · 50 mV (IO 250–750 mA) |
| Arus diam (Id) maks. | 8 mA |
| Dropout (tipikal) | 2 V (IO 1 A) |
| Noise keluaran (tipikal) | 40 µV/V (10 Hz–100 kHz) |
| Ripple rejection (SVR) | 62 dB (VI 8–18 V, 120 Hz) |
| Arus hubung-singkat (tipikal) | 0,75 A (VI 35 V) · puncak 2,2 A |
| Proteksi | Pembatas arus, thermal shutdown, SOA |
| Suhu junction kerja | 0 °C – +125 °C (versi C) |
| Konfigurasi kaki | 1 Input · 2 Ground · 3 Output |
| Kemasan | TO-220 |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet STMicroelectronics L78 (Positive voltage regulator ICs, DocID2143 Rev 34, November 2016): tabel absolute maximum ratings dan karakteristik listrik L7805C.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
