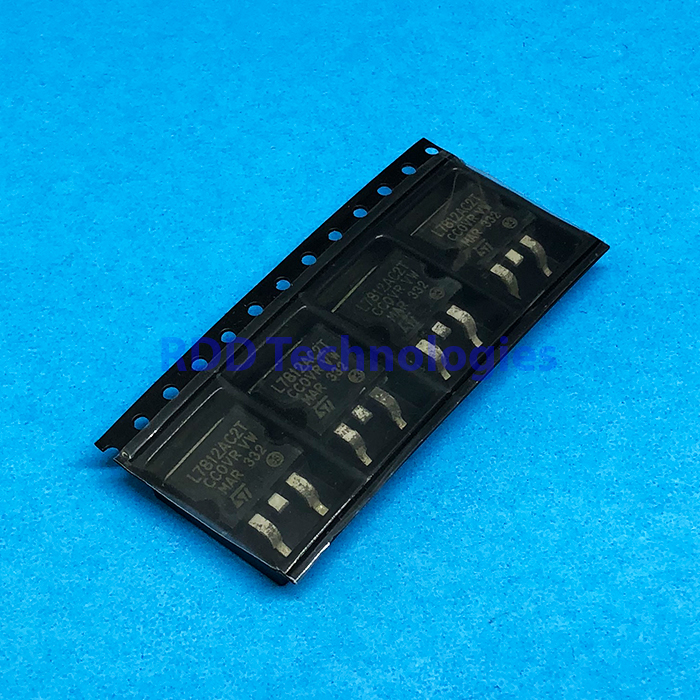

L7812AC2T ST TO-263
Rp12.500
Stok 83
Spesifikasi teknis
| Jenis | Linear voltage regulator positif, output tetap 12 V |
|---|---|
| Merek | STMicroelectronics |
| Tegangan output (VO) | 12 V typ (11,75 – 12,25 V, TJ 25 °C) · 11,5 – 12,5 V (IO 5 mA – 1 A, VI 14,8 – 25 V) |
| Arus output | 1 A (dibatasi secara internal; uji regulasi beban hingga 1,5 A) |
| Tegangan input maks (VI) | 35 V |
| Tegangan dropout (Vd) | 2 V typ (IO 1 A, TJ 25 °C) |
| Arus diam (Iq) | 4,4 mA typ / 6 mA maks (TJ 25 °C) |
| Penolakan riak (SVR) | 60 dB typ (VI 15 – 25 V, 120 Hz, IO 500 mA) |
| Arus hubung singkat puncak (Iscp) | 2,2 A typ (TJ 25 °C) |
| Drift tegangan output (ΔVO/ΔT) | -1 mV/°C typ |
| Proteksi | Pembatas arus internal, thermal shutdown, proteksi area kerja aman |
| Suhu sambungan kerja (TOP) | 0 °C – +125 °C (L78xxAC) |
| Resistansi termal (D²PAK) | 3 °C/W (sambungan ke case) · 62,5 °C/W (sambungan ke udara) |
| Kemasan | D²PAK (TO-263) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet STMicroelectronics L78 “Positive voltage regulator ICs” (DS0422, Rev 38, Februari 2025), tabel untuk L7812A (L7812AC). Arus beban minimum untuk regulasi adalah 5 mA.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
