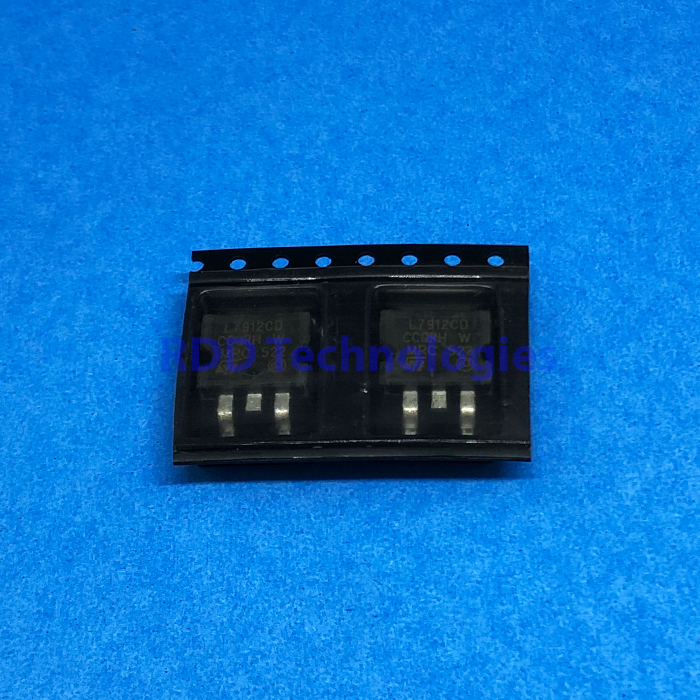

L7912CD2T-TR ST D2PAK TO-263
Rp12.500
Stok 61
Spesifikasi teknis
| Jenis | Regulator tegangan linear negatif, keluaran tetap (seri 79xx) |
|---|---|
| Merek | STMicroelectronics |
| Tegangan keluaran | −12 V (−11,5 s/d −12,5 V pada TJ 25 °C) |
| Toleransi keluaran (beban & input penuh) | −11,4 s/d −12,6 V (IO −5 mA s/d −1 A, VI −15,5 s/d −27 V) |
| Arus keluaran | Hingga −1,5 A (dibatasi internal) |
| Tegangan input maks. | −35 V |
| Regulasi line maks. | 240 mV (VI −14,5 s/d −30 V) · 120 mV (VI −16 s/d −22 V) |
| Regulasi beban maks. | 240 mV (IO 5 mA–1,5 A) · 120 mV (IO 250–750 mA) |
| Arus diam (Id) maks. | 3 mA |
| Dropout (tipikal) | 1,1 V |
| Noise keluaran (tipikal) | 200 µV |
| Ripple rejection (SVR) | Min. 54 dB · tipikal 60 dB |
| Arus hubung-singkat (tipikal) | 1,0 A |
| Suhu junction kerja | 0 °C – +150 °C (versi C) |
| Kemasan | D²PAK (TO-263), tape & reel |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet STMicroelectronics L79 (Negative voltage regulators, DocID2149 Rev 23, September 2017): tabel absolute maximum ratings dan karakteristik listrik L7912C.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
