Spesifikasi teknis
| Jenis | Audio power amplifier monolithic, 20 W |
|---|---|
| Merek | Generik |

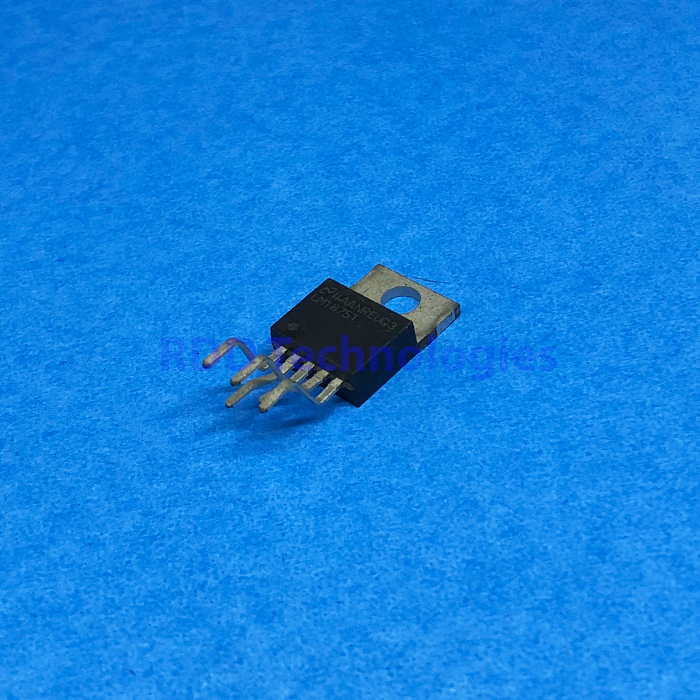

| Kode komponen | LM1875 (tipe standar) |
| Tegangan suplai (batas maksimum) | 60 V |
| Tegangan input | −VEE sampai VCC |
| Daya output | Tip. 25 W (VCC = +25 V, −VEE = −25 V, RL = 8 Ω, THD = 1 %) |
| THD | Tip. 0,015 % (20 W, 1 kHz, 8 Ω); maks. 0,4 % (20 W, 20 kHz, 8 Ω) |
| Arus suplai | Tip. 70 mA, maks. 100 mA (POUT = 0 W) |
| Offset voltage | Tip. ± 1 mV, maks. ± 15 mV |
| Thermal resistance | θJC 3 °C/W, θJA 73 °C/W |
| Suhu junction | Maks. 150 °C |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet pabrikan asli dan pabrikan kedua: Texas Instruments LM1875 SNAS524A (Mei 2004; salinan alldatasheet 1570590) dan Unisonic Technologies UTC LM1875 QW-R107-019,B (salinan alldatasheet 112214).
Produk ini buatan China tanpa merek pabrikan yang jelas, sehingga kami tampilkan sebagai generik. Angka di atas hanya yang tercantum sama di kedua datasheet. Daya output hanya tercapai dengan heatsink yang memadai.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
