Spesifikasi teknis
| Jenis | Penguat daya audio (audio power amplifier) 20 W, satu kanal |
|---|---|
| Merek | Texas Instruments |
| Kode pabrikan | LM1875T/LB03 |
| Tegangan suplai | 16 – 60 V (total); maks. 60 V |
| Daya keluaran (THD 1 %) | 25 W (± 25 V, 8 Ω, heatsink 1 °C/W) |
| THD (tipikal) | 0,015 % (20 W, 1 kHz, 8 Ω) |
| Arus diam | 70 mA tipikal, 100 mA maks. |
| Batas arus keluaran | 4 A tipikal (3 A min.) |
| Slew rate (tipikal) | 8 V/µs |
| Gain-bandwidth product (tipikal) | 5,5 MHz |
| Open loop gain (tipikal) | 90 dB |
| Tegangan offset | ± 1 mV tipikal, ± 15 mV maks. |
| Proteksi | Hubung-singkat AC dan DC ke ground, thermal shutdown |
| Suhu junction maks. | 150 °C |
| Resistansi termal | θJC 3 °C/W; θJA 73 °C/W |

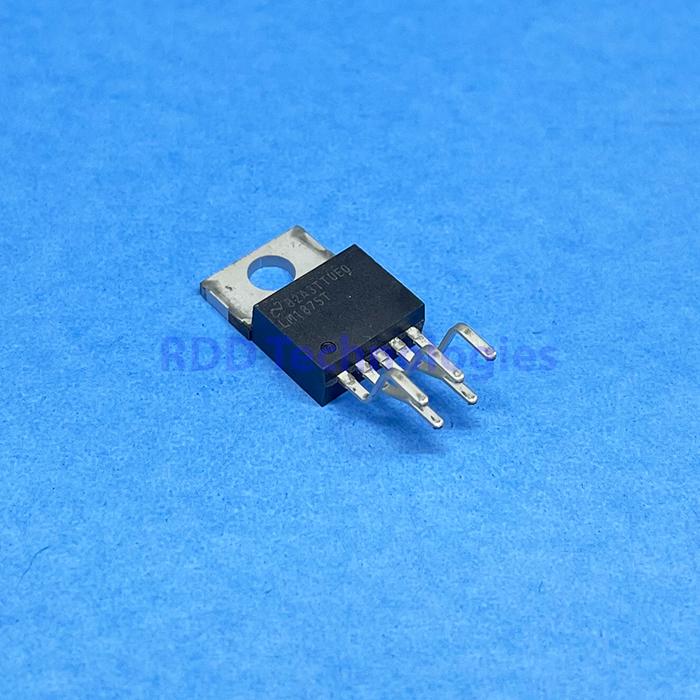

| Kemasan / Package | TO-220, 5 kaki |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet resmi Texas Instruments LM1875 SNAS524A (May 2004; LCSC C2877395): absolute maximum ratings dan electrical characteristics pada ± 25 V, 8 Ω.
Daya keluaran 25 W dicapai dengan heatsink 1 °C/W tanpa isolator; tanpa heatsink yang memadai daya keluaran jauh lebih kecil.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
