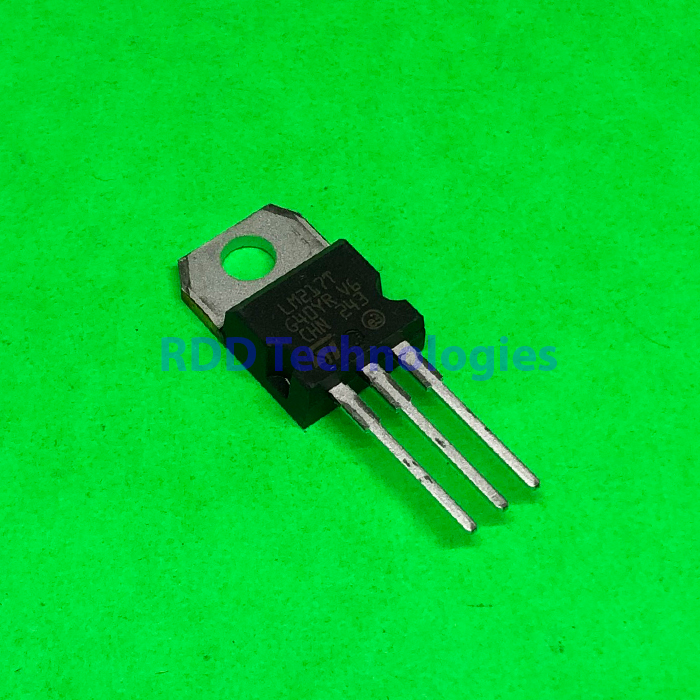

LM217T ST TO-220
Rp15.000
Stok 44
Spesifikasi teknis
| Jenis | Linear voltage regulator positif, output dapat diatur (adjustable) |
|---|---|
| Merek | STMicroelectronics |
| Rentang tegangan output | 1,2 – 37 V |
| Tegangan referensi (VREF) | 1,25 V typ (1,2 – 1,3 V) |
| Arus output maks (IO(max)) | 1,5 A min / 2,2 A typ (VI − VO ≤ 15 V, PD < PMAX) · 0,4 A typ (VI − VO 40 V, TJ 25 °C) |
| Selisih tegangan input–output maks (VI − VO) | 40 V |
| Regulasi line | 0,01 %/V typ / 0,02 %/V maks (VI − VO 3 – 40 V, TJ 25 °C) |
| Regulasi beban | 5 mV typ / 15 mV maks (VO ≤ 5 V) · 0,1 % typ / 0,3 % maks (VO ≥ 5 V); IO 10 mA – IMAX, TJ 25 °C |
| Arus pin ADJ (IADJ) | 50 µA typ / 100 µA maks |
| Arus beban minimum | 3,5 mA typ / 5 mA maks (VI − VO 40 V) |
| Penolakan riak (SVR) | 65 dB typ (120 Hz, CADJ 0) · 80 dB typ (CADJ 10 µF) |
| Suhu sambungan kerja (TOP) | -25 °C – +150 °C (LM217) |
| Resistansi termal (TO-220) | 5 °C/W (sambungan ke case) · 50 °C/W (sambungan ke udara) |
| Kemasan | TO-220 |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet STMicroelectronics LM217 / LM317 / LM317B (DS0433, Rev 22, Desember 2021), tabel untuk LM217. LM217 adalah versi rentang suhu -25 °C – +150 °C dari keluarga LM317.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
