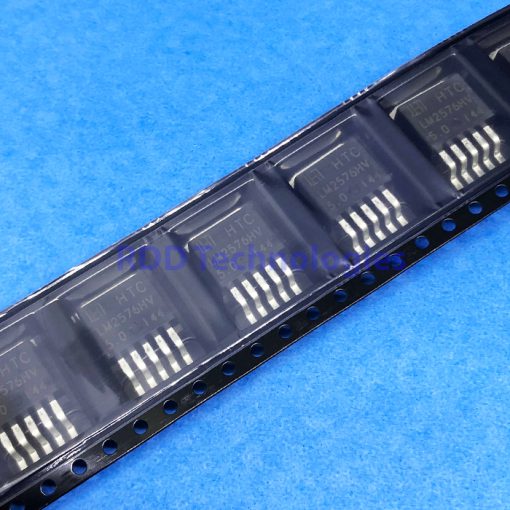

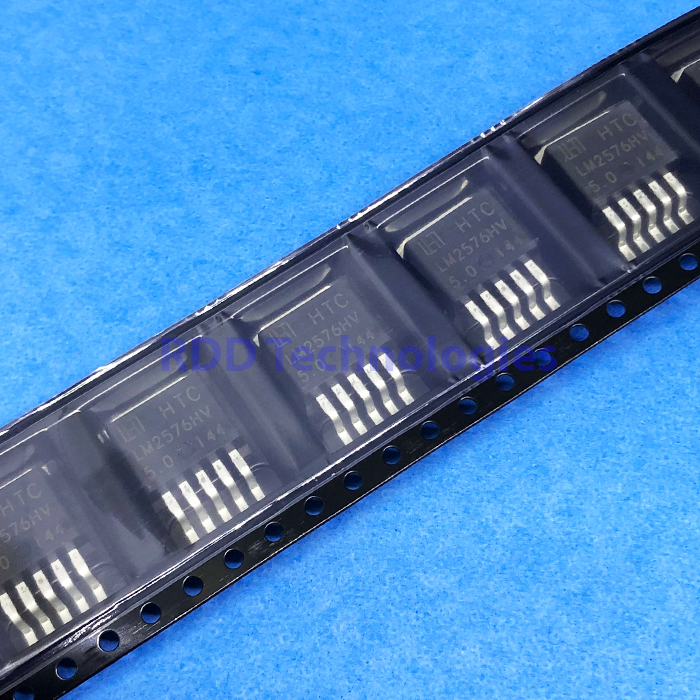

LM2576HVR-5.0 HTC KOREA TAEJIN TECH TO-263-5

Spesifikasi teknis

Jenis	Regulator switching step-down (buck) monolitik dengan power switch internal
Merek	HTC (Taejin Tech)
Tegangan output	5 V tetap — 4,900 – 5,100 V pada VIN 12 V dan beban 0,5 A
Toleransi output	4,800 – 5,225 V untuk beban 0,5 – 3 A dan VIN 8 – 55 V (25 °C); 4,750 – 5,275 V pada seluruh rentang suhu
Arus output	3 A terjamin
Tegangan input	8 – 55 V untuk regulasi terjamin versi 5 V; batas kerja 60 V, maksimum absolut 63 V
Frekuensi osilator	52 kHz tipikal (47 – 58 kHz pada 25 °C; 42 – 63 kHz seluruh rentang suhu)
Duty cycle maksimum	98 % tipikal, minimum terjamin 93 %
Tegangan saturasi switch	1,55 V tipikal, 1,70 V maksimum pada arus 3 A
Batas arus	5,8 A tipikal (4,2 – 6,9 A pada 25 °C; 3,5 – 7,5 A seluruh rentang suhu)
Arus diam (quiescent)	5 mA tipikal, 10 mA maksimum
Arus standby	50 µA tipikal, 200 µA maksimum (pin ON/OFF = 5 V, kondisi mati)
Pin ON/OFF	Kompatibel TTL; VIH 2,2 V pada 25 °C (2,4 V seluruh rentang suhu), VIL 1,2 V
Proteksi	Batas arus per siklus dan thermal shutdown; saat output hubung singkat atau beban lebih, frekuensi turun ke sekitar 11 kHz untuk menurunkan disipasi
Komponen eksternal	Hanya 4
Suhu kerja	-40 °C – +125 °C (sambungan)
Tingkat sensitivitas kelembapan	MSL 3
Jumlah keluaran	1
Kemasan	TO-263-5 (DDPAK)
Jenis pemasangan	Surface Mount

Keterangan

Seluruh spesifikasi di atas berasal dari datasheet HTC LM2576HV, Rev. R1.2, Oktober 2015 — yaitu datasheet produsen komponen ini, bukan datasheet Texas Instruments.

Tegangan kerja maksimum komponen ini 60 V, tetapi regulasi keluaran versi 5 V hanya dijamin sampai VIN 55 V.

Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.

Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.

Sumber: datasheet HTC, salinan melalui LCSC, C126037.
