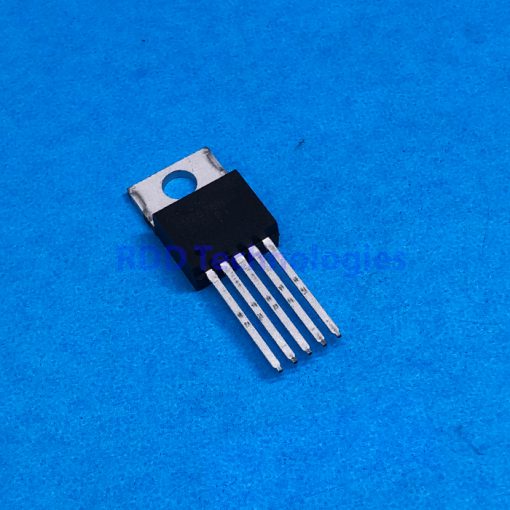

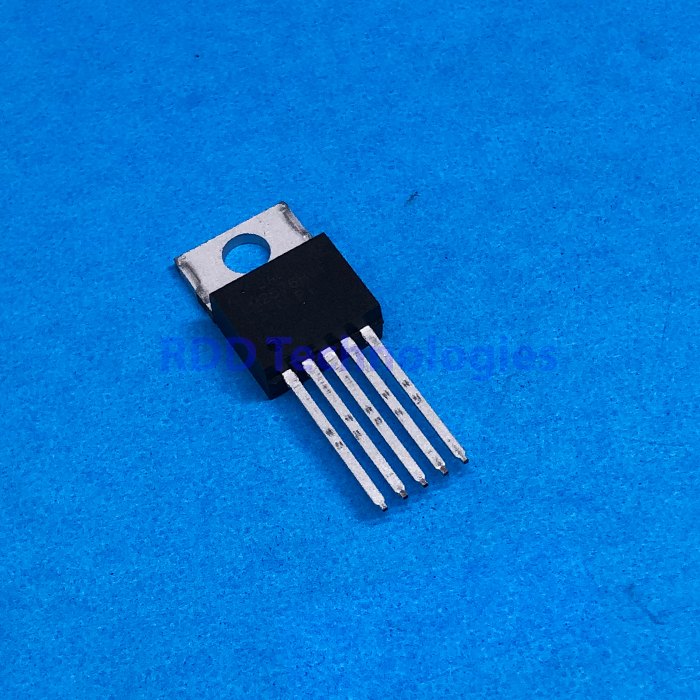

LM2576HVT-5.0/NOPB TI TO-220-5 (Resmi)
Rp125.000
3A step-down voltage regulator
Stok 3
SKU: 3401045-L48.05
Kategori: Power Management IC
Spesifikasi teknis
| Jenis | Regulator switching step-down (buck) monolitik dengan power switch internal |
|---|---|
| Merek | Texas Instruments |
| Tegangan output | 5 V tetap — 4,9 – 5,1 V pada VIN 12 V dan beban 0,5 A |
| Toleransi output | 4,8 – 5,2 V untuk beban 0,5 – 3 A dan VIN 8 – 60 V (TJ 25 °C); 4,75 – 5,25 V pada seluruh rentang suhu |
| Arus output | 3 A |
| Tegangan input | 8 – 60 V (maksimum absolut 63 V) |
| Efisiensi | 77 % pada VIN 12 V dan beban 3 A |
| Frekuensi osilator | 52 kHz tetap, internal |
| Batas arus | 5,8 A tipikal (4,2 – 6,9 A pada 25 °C; 3,5 – 7,5 A seluruh rentang suhu) |
| Arus diam (quiescent) | 5 mA tipikal, 10 mA maksimum |
| Arus standby | 50 µA tipikal, 200 µA maksimum (pin ON/OFF = 5 V, kondisi mati) |
| Pin ON/OFF | Kompatibel TTL; VIH 2,2 V pada 25 °C (2,4 V seluruh rentang suhu) |
| Proteksi | Batas arus puncak per siklus, proteksi hubung singkat dan thermal shutdown |
| Komponen eksternal | Hanya 4 |
| Suhu kerja | -40 °C – +125 °C (sambungan) |
| Jumlah keluaran | 1 |
| Kemasan | TO-220-5 (KC) |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Texas Instruments LM2576xx Series (SNVS106).
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
Sumber: datasheet Texas Instruments, ti.com.
