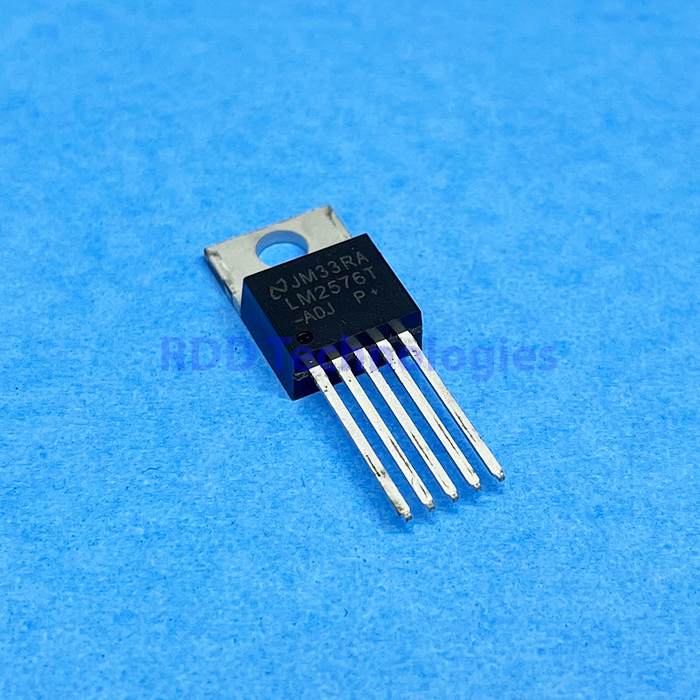

LM2576T-ADJ TI TO-220 5PIN KW
Rp28.000
Stok 5
Spesifikasi teknis
| Jenis | Regulator switching step-down (buck) 3 A, keluaran dapat diatur (SIMPLE SWITCHER) |
|---|---|
| Merek | Texas Instruments |
| Tegangan keluaran | 1,23–37 V (diatur dengan resistor umpan balik) |
| Tegangan umpan balik | 1,230 V (1,217–1,243 V pada TJ 25 °C) |
| Arus keluaran | 3 A |
| Tegangan input | Hingga 40 V (kerja) · maks. 45 V |
| Frekuensi switching | 52 kHz (47–58 kHz pada TJ 25 °C) |
| Efisiensi (tipikal) | 77 % (VIN 12 V, VOUT 5 V, 3 A) |
| Tegangan saturasi switch | Tipikal 1,4 V · maks. 1,8 V (IOUT 3 A) |
| Batas arus | Tipikal 5,8 A · 4,2–6,9 A (TJ 25 °C) |
| Arus diam | Tipikal 5 mA · maks. 10 mA |
| Arus standby (ON/OFF = 5 V) | Tipikal 50 µA · maks. 200 µA |
| Fitur | Pin ON/OFF kompatibel TTL, pembatas arus cycle-by-cycle, thermal shutdown |
| Suhu junction kerja | −40 °C – +125 °C |
| Kemasan | TO-220-5 |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Texas Instruments LM2576/LM2576HV (SIMPLE SWITCHER 3A Step-Down Voltage Regulator, SNVS107C, April 2013): tabel absolute maximum ratings, operating ratings dan karakteristik listrik LM2576-ADJ.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
