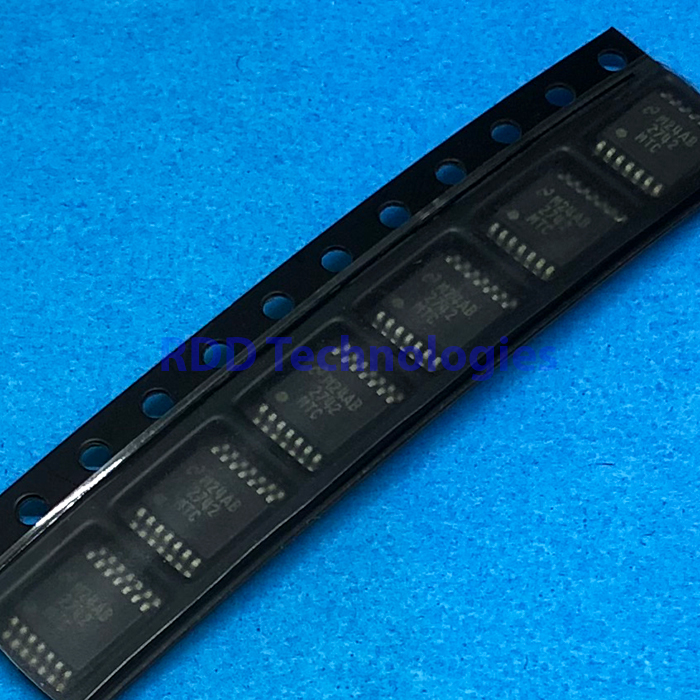

LM2742 TI TSSOP-14
Rp43.000
Switching Voltage Regulators 2.2-V to 16-V volta ge mode synchronous A 926-LM2742MTC/NOPB
Stok 6
Spesifikasi teknis
| Jenis | Pengendali (controller) regulator buck sinkron mode tegangan, frekuensi tetap, dengan MOSFET daya eksternal |
|---|---|
| Merek | Texas Instruments |
| Tegangan suplai pengendali | VCC 4,5 – 5,5 V |
| Rel daya yang dikonversi | 1 – 16 V |
| Tegangan output | Dapat diatur turun sampai 0,6 V |
| Tegangan referensi | FB 0,6 V; akurasi ±1,5 % pada 0 – 125 °C |
| Arus beban | 0,7 – 20 A, bergantung pada MOSFET eksternal yang dipasang |
| Efisiensi | Sampai 95 % |
| Frekuensi switching | Dapat diatur 50 kHz – 2 MHz lewat satu resistor eksternal |
| Waktu ON minimum | 40 ns tipikal |
| Batas arus | Tanpa resistor sense — diukur dari RDS(on) MOSFET sisi bawah; pin ISEN memberi arus tetap 50 µA |
| Arus suplai VCC | 1,5 mA tipikal pada fSW 600 kHz |
| Arus shutdown | 0,15 mA tipikal |
| Ambang UVLO | 4,2 V saat naik, 3,6 V saat turun |
| Fitur | Power-good flag, soft-start yang dapat diatur, dan pin enable untuk pengurutan daya |
| Proteksi | Undervoltage (UVP), overvoltage (OVP) dan UVLO |
| Suhu kerja | -40 °C – +125 °C (sambungan) |
| Kemasan | TSSOP-14 |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Texas Instruments LM2742 (SNVS266C, revisi Maret 2013).
LM2742 adalah pengendali, bukan regulator: arus keluaran ditentukan MOSFET, induktor dan pendinginan yang dipakai, bukan oleh IC ini. Perlu diperhatikan juga bahwa IC ini butuh catu 5 V tersendiri (VCC 4,5 – 5,5 V) di samping rel daya 1 – 16 V yang dikonversi.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
Sumber: datasheet Texas Instruments, salinan melalui LCSC, C2657896.
