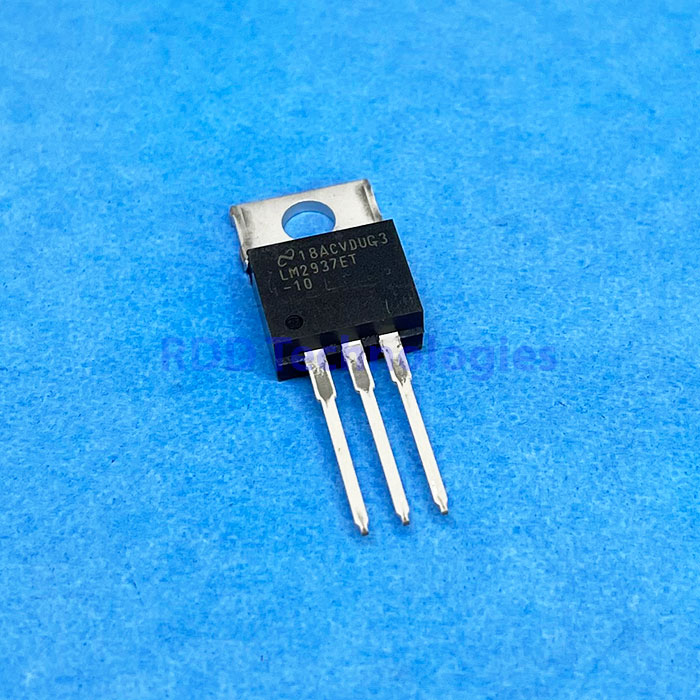

LM2937ET-10/NOPB TI TO-220

Spesifikasi teknis

Jenis	Regulator linier positif tetap dengan dropout rendah (LDO), memakai transistor daya PNP
Merek	Texas Instruments
Tegangan output	10 V — 9,7 – 10,3 V pada 25 °C; 9,5 – 10,5 V pada seluruh rentang suhu, untuk beban 5 mA sampai arus maksimum
Toleransi output	5 % pada semua kondisi kerja
Arus output	Sampai 500 mA
Tegangan input maksimum	26 V untuk kerja
Tegangan dropout	0,5 V tipikal (1 V maksimum) pada arus penuh; 110 mV tipikal (250 mV maksimum) pada 50 mA
Arus diam (quiescent)	2 mA tipikal (10 mA maksimum) pada beban 5 mA; 10 mA tipikal (20 mA maksimum) pada beban penuh
Regulasi garis	30 mV tipikal, 100 mV maksimum
Regulasi beban	10 mV tipikal, 100 mV maksimum
Derau keluaran	300 µVrms (10 Hz – 100 kHz, beban 5 mA)
Stabilitas jangka panjang	40 mV per 1000 jam
Arus hubung singkat	0,6 A tipikal, 1 A maksimum
Proteksi	Hubung singkat internal, beban termal berlebih, polaritas baterai terbalik dan proteksi pemasangan terbalik (mirror image)
Ketahanan transien masukan	Puncak 60 V tipikal (75 V maksimum) selama kurang dari 100 ms
Kapasitor keluaran	Minimum 10 µF, dengan ESR 0,01 – 3 Ω
Suhu kerja	-40 °C – +125 °C
Jumlah keluaran	1
Kemasan	TO-220-3
Jenis pemasangan	Through Hole

Keterangan

Seluruh spesifikasi di atas berasal dari datasheet Texas Instruments LM2937 (SNVS100F, revisi Juli 2014), bagian untuk versi keluaran 10 V.

Angka tegangan dropout komponen ini sering dikutip berbeda-beda karena diukur pada arus beban yang berbeda: 0,5 V tipikal (1 V maksimum) berlaku pada arus penuh, sedangkan 250 mV adalah batas maksimum pada beban 50 mA.

Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.

Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.

Sumber: datasheet Texas Instruments, salinan melalui LCSC, C2860060.
