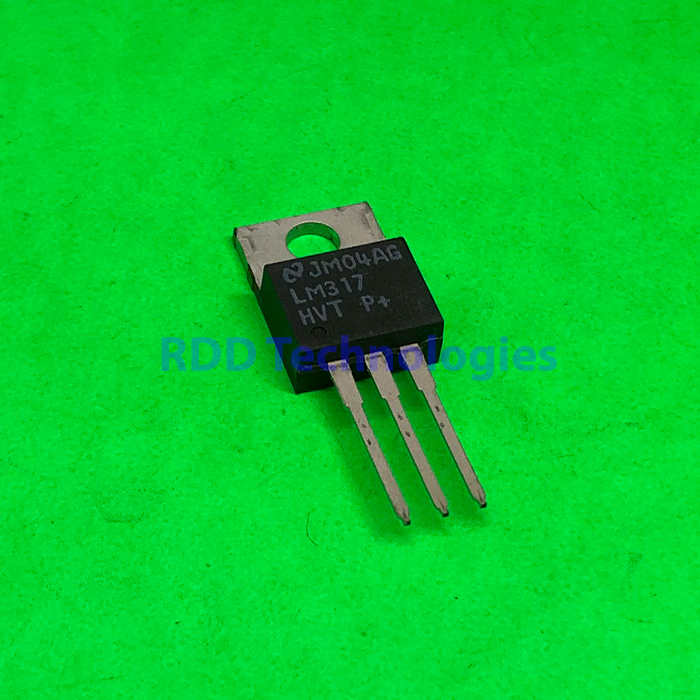

LM317HVT TI TO-220
Rp50.000
Stok 26
Spesifikasi teknis
| Jenis | Regulator tegangan linear positif tegangan tinggi, keluaran dapat diatur |
|---|---|
| Merek | Texas Instruments |
| Tegangan keluaran | 1,25–57 V (diatur dengan pembagi resistor) |
| Tegangan referensi (VREF) | 1,2–1,3 V (tipikal 1,25 V) |
| Arus keluaran | 1,5 A · batas arus min. 1,5 A, tipikal 2,2 A (VIN − VOUT ≤ 15 V) |
| Selisih input–output maks. | 60 V |
| Regulasi line | Tipikal 0,01 %/V · maks. 0,04 %/V (TJ 25 °C) |
| Regulasi beban | Tipikal 0,1 % · maks. 0,5 % (IOUT 10 mA–1,5 A, TJ 25 °C) |
| Arus pin ADJ | Tipikal 50 µA · maks. 100 µA |
| Arus beban minimum | Tipikal 3,5 mA · maks. 12 mA (VIN − VOUT = 60 V) |
| Ripple rejection | 65 dB · min. 66 dB, tipikal 80 dB (CADJ = 10 µF) |
| Proteksi | Pembatas arus, thermal overload, safe area |
| Suhu junction kerja | 0 °C – +125 °C |
| Konfigurasi kaki | 1 ADJ · 2 VOUT (tab) · 3 VIN |
| Kemasan | TO-220 |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Texas Instruments LM117HV, LM317HV (LMx17HV High Voltage Three-Terminal Adjustable Regulator, SNVS773D, September 2015): tabel absolute maximum ratings, recommended operating conditions dan karakteristik listrik LM317HV (kemasan TO-220).
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
