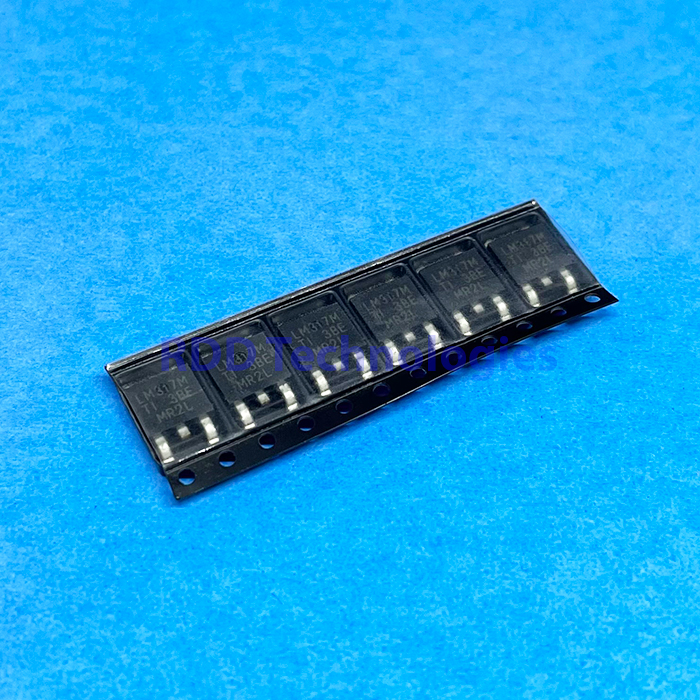

LM317MKVURG3 TI TO-252
Rp29.000
Stok 4
Spesifikasi teknis
| Jenis | Regulator tegangan linear positif, keluaran dapat diatur |
|---|---|
| Merek | Texas Instruments |
| Tegangan keluaran | 1,25–37 V (diatur dengan pembagi resistor) |
| Tegangan referensi (VREF) | 1,2–1,3 V (tipikal 1,25 V) |
| Arus keluaran | Min. 500 mA · tipikal 900 mA (VI − VO ≤ 15 V) |
| Selisih input–output | 2,5–37 V (kerja) · maks. 40 V |
| Regulasi line | Tipikal 0,01 %/V · maks. 0,04 %/V (TJ 25 °C) |
| Regulasi beban | Tipikal 0,1 % · maks. 0,5 % (IO 10–500 mA, TJ 25 °C) |
| Arus pin ADJ | Tipikal 50 µA · maks. 100 µA |
| Arus beban minimum | Tipikal 3,5 mA · maks. 10 mA |
| Ripple rejection | 65 dB (CADJ = 0) · tipikal 80 dB (CADJ = 10 µF) |
| Proteksi | Pembatas arus, thermal shutdown, SOA |
| Suhu junction kerja | −40 °C – +125 °C |
| Konfigurasi kaki | 1 ADJUST · 2 OUTPUT (tab) · 3 INPUT |
| Kemasan | TO-252 (DPAK) |
| Jenis pemasangan | SMD |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Texas Instruments LM317M (3-Terminal Adjustable Regulator, SLVS297P, Maret 2014): tabel absolute maximum ratings, recommended operating conditions dan karakteristik listrik.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
