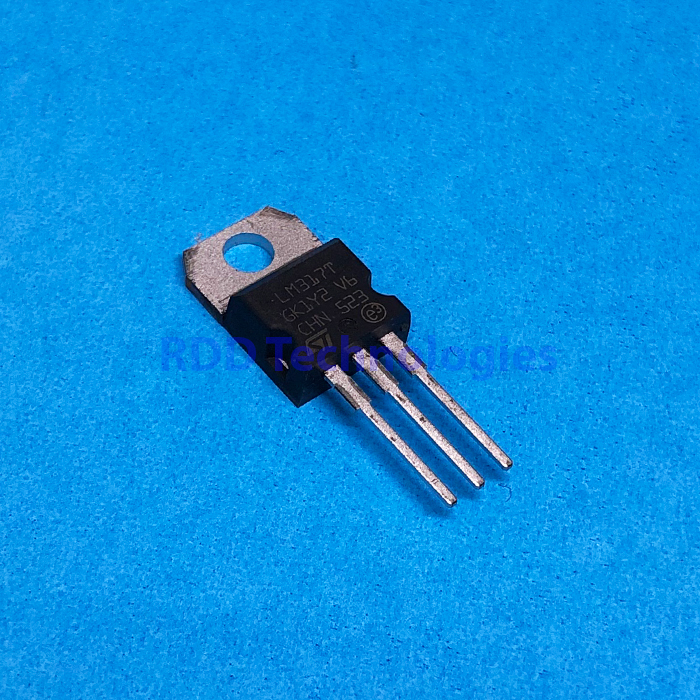

LM317T ST TO-220
Rp9.000
Stok 89
Spesifikasi teknis
| Jenis | Regulator tegangan linear positif, keluaran dapat diatur |
|---|---|
| Merek | STMicroelectronics |
| Tegangan keluaran | 1,2–37 V (diatur dengan pembagi resistor) |
| Tegangan referensi (VREF) | 1,20–1,30 V (tipikal 1,25 V) |
| Arus keluaran | Min. 1,5 A · tipikal 2,2 A (VI − VO ≤ 15 V) |
| Selisih input–output maks. | 40 V |
| Regulasi line | Tipikal 0,01 %/V · maks. 0,04 %/V (TJ 25 °C) |
| Regulasi beban | Tipikal 0,1 % · maks. 0,5 % (VO ≥ 5 V, TJ 25 °C) |
| Arus pin ADJ | Tipikal 50 µA · maks. 100 µA |
| Arus beban minimum | Tipikal 3,5 mA · maks. 10 mA (VI − VO = 40 V) |
| Ripple rejection (SVR) | 65 dB (CADJ = 0) · tipikal 80 dB (CADJ = 10 µF) |
| Proteksi | Pembatas arus, thermal shutdown, SOA |
| Suhu junction kerja | 0 °C – +125 °C |
| Kemasan | TO-220 |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet STMicroelectronics LM217, LM317 (1.2 V to 37 V adjustable voltage regulators, DocID2154 Rev 19, Maret 2014): tabel absolute maximum ratings dan karakteristik listrik LM317.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
