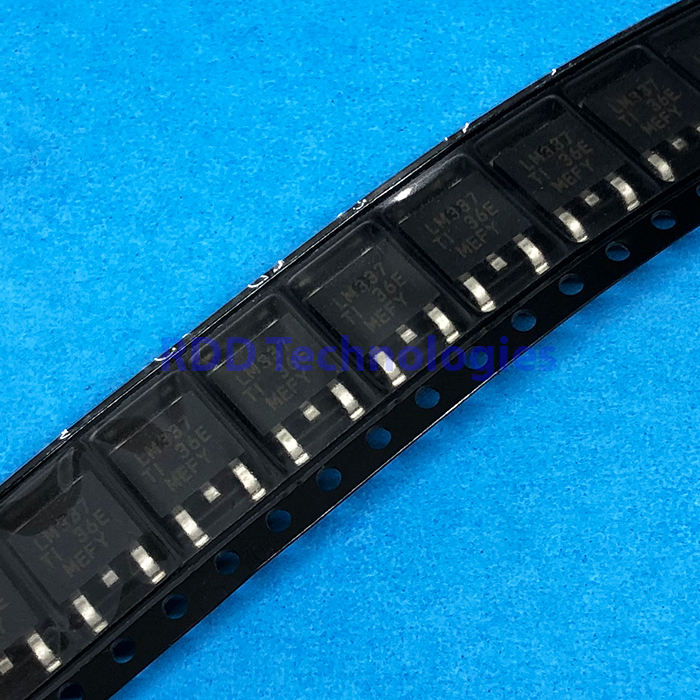

LM337KVURG3 TI TO-252-3
Rp21.000
Stok 13
Spesifikasi teknis
| Jenis | Regulator tegangan linear negatif, keluaran dapat diatur |
|---|---|
| Merek | Texas Instruments |
| Tegangan keluaran | −1,2 V hingga −37 V (diatur dengan pembagi resistor) |
| Tegangan referensi (VREF) | −1,213 hingga −1,287 V (tipikal −1,25 V) |
| Arus keluaran | Hingga 1,5 A · arus puncak tipikal 2,2 A (selisih input–output ≤ 15 V) |
| Selisih input–output | −2,5 hingga −37 V (kerja) · maks. −40 V |
| Regulasi line | Tipikal 0,01 %/V · maks. 0,04 %/V (TJ 25 °C) |
| Regulasi beban | Tipikal 0,3 % · maks. 1 % (VO −5 V atau lebih negatif, IO 10 mA–1,5 A, TJ 25 °C) |
| Arus pin ADJ | Tipikal 65 µA · maks. 100 µA |
| Arus beban minimum | Tipikal 2,5 mA · maks. 10 mA (selisih input–output ≤ 40 V) |
| Ripple rejection | 60 dB · min. 66 dB, tipikal 77 dB (CADJ = 10 µF) |
| Suhu junction kerja | 0 °C – +125 °C |
| Konfigurasi kaki | 1 ADJUSTMENT · 2 INPUT (tab) · 3 OUTPUT |
| Kemasan | TO-252 (DPAK) |
| Jenis pemasangan | SMD |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Texas Instruments LM237, LM337 (LMx37 3-Terminal Adjustable Regulators, SLVS047L, Januari 2015): tabel absolute maximum ratings, recommended operating conditions dan karakteristik listrik LM337.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
