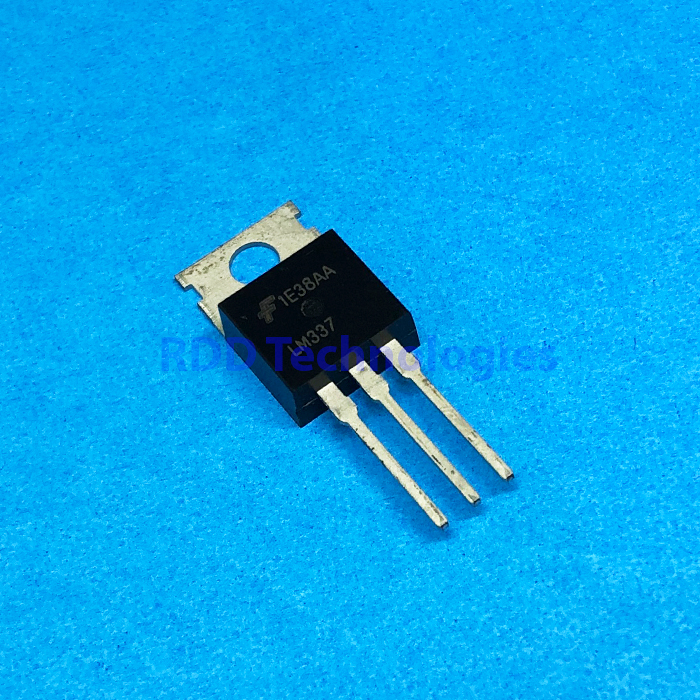

LM337T FSC TO-220
Rp8.500
Stok 16
Spesifikasi teknis
| Jenis | Regulator tegangan negatif dapat diatur (adjustable), 3 terminal |
|---|---|
| Merek | Fairchild Semiconductor (kini onsemi) |
| Tegangan keluaran | −1,2 V hingga −37 V (diatur dengan 2 resistor) |
| Tegangan referensi | −1,250 V tipikal (−1,213 hingga −1,287 V, TA 25 °C) |
| Arus keluaran maks. | Tipikal 2,2 A, min. 1,5 A (selisih VI–VO maks. 15 V) |
| Selisih tegangan masukan–keluaran maks. | 40 V |
| Regulasi jalur (line) | Tipikal 0,01 %/V, maks. 0,04 %/V (TA 25 °C) |
| Regulasi beban (load) | Maks. 50 mV (VO hingga 5 V) · maks. 1,0 % VO (VO di atas 5 V), TA 25 °C |
| Arus pin Adjust | Tipikal 65 µA, maks. 100 µA |
| Arus beban minimum | Maks. 10 mA (selisih VI–VO hingga 40 V) |
| Ripple rejection | Tipikal 77 dB dengan CAdj 10 µF (120 Hz) |
| Proteksi | Thermal shutdown, pembatas arus, kompensasi safe-area |
| Suhu junction kerja | 0 °C – +125 °C (versi LM337T) |
| Resistansi termal (TO-220) | 65 °C/W (junction–udara) · 5,0 °C/W (junction–case) |
| Konfigurasi kaki | 1 Adjust · 2 Vin · 3 Vout (tab terhubung ke pin 2) |
| Kemasan | TO-220 |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet onsemi LM337 (LM337/D Rev. 10, Januari 2015): tabel maximum ratings dan electrical characteristics versi LM337T. onsemi mengambil alih Fairchild Semiconductor pada 2016; kode LM337T dari kedua produsen memiliki rating dasar yang sama.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
