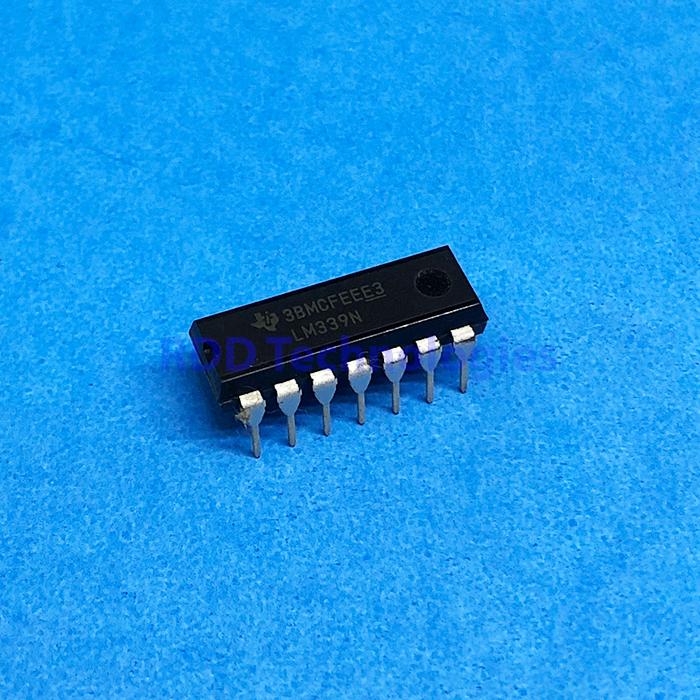

Spesifikasi teknis
| Jenis | Komparator tegangan, 4 komparator independen (quad) |
|---|---|
| Merek | Texas Instruments |
| Kode pabrikan | LM339N |
| Kemasan / Package | PDIP-14 (N) |
| Pemasangan | Through Hole |
| Tegangan catu | 2 – 30 V |
| Tegangan catu maks. (absolute) | 36 V |
| Tegangan offset input | 2 mV tipikal, maks. 5 mV (25 °C) |
| Arus bias input maks. | 250 nA (25 °C) |
| Arus offset input maks. | 50 nA (25 °C) |
| Rentang tegangan mode-bersama | 0 V – (VCC − 1,5 V) pada 25 °C |
| Penguatan tegangan | 200 V/mV tipikal (VCC 15 V, RL ≥ 15 kΩ) |
| Arus catu (4 komparator, tanpa beban) | 0,8 mA tipikal, maks. 2 mA (VCC 5 V) |
| Tegangan output rendah maks. | 400 mV (IOL 4 mA) |
| Arus sink output | min. 6 mA, tipikal 16 mA (VOL 1,5 V) |
| Arus output maks. (absolute) | 20 mA |
| Waktu respons | 1,3 µs tipikal (step 100 mV, overdrive 5 mV) · 0,3 µs (input level TTL) |
| Suhu kerja | 0 – +70 °C |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet resmi Texas Instruments SLCS006U (LM139/LM239/LM339/LM2901 Quad Differential Comparators, revisi November 2018).
Output LM339 adalah open-collector: pasang resistor pull-up ke tegangan yang diinginkan agar output dapat bernilai tinggi.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
