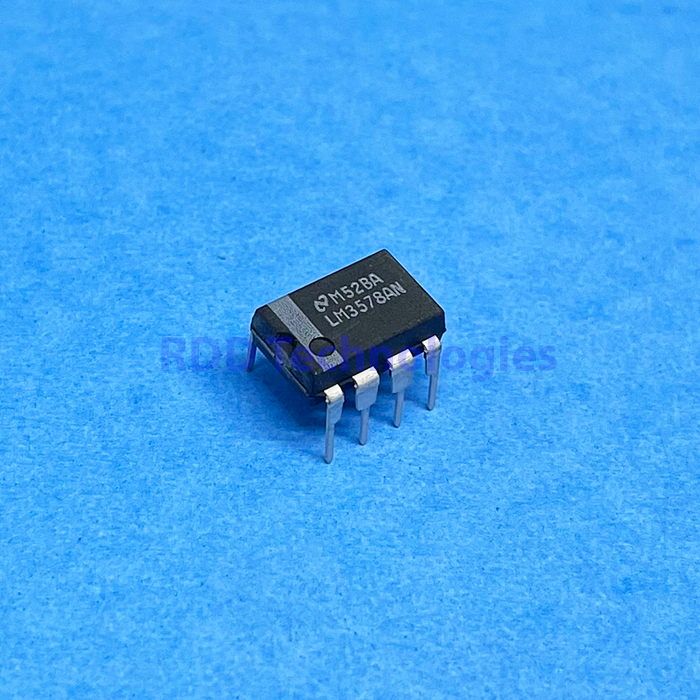

LM3578AN TI DIP8
Rp31.500
Stok 6
Spesifikasi teknis
| Jenis | Regulator switching serbaguna (buck, boost, inverting), transistor output internal |
|---|---|
| Merek | Texas Instruments |
| Tegangan suplai | 2–40 V (kerja) · maks. 50 V |
| Arus keluaran switch | Hingga 750 mA |
| Tegangan referensi input | 1,0 V (0,95–1,05 V pada TJ 25 °C) |
| Saturasi kolektor | Tipikal 0,7 V · maks. 0,9 V (IC 750 mA, emitter ke ground) |
| Tegangan sustain kolektor–emitter | Min. 50 V · tipikal 60 V |
| Frekuensi osilator | 20 kHz (16–24 kHz, CT 3900 pF) · <1 Hz hingga 100 kHz dengan satu kapasitor |
| Duty cycle maks. | Hingga 90 % |
| Ambang current limit | Tipikal 110 mV (80–160 mV) |
| Arus suplai | Tipikal 2 mA · maks. 3,5 mA (output OFF) |
| Proteksi | Pembatas arus, thermal shutdown |
| Suhu junction kerja | 0 °C – +125 °C (suhu ambien 0–70 °C) |
| Kemasan | DIP-8 (PDIP) |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Texas Instruments LM2578A/LM3578A (Switching Regulator, SNVS767E, April 2013): tabel absolute maximum ratings, operating ratings dan karakteristik listrik.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
