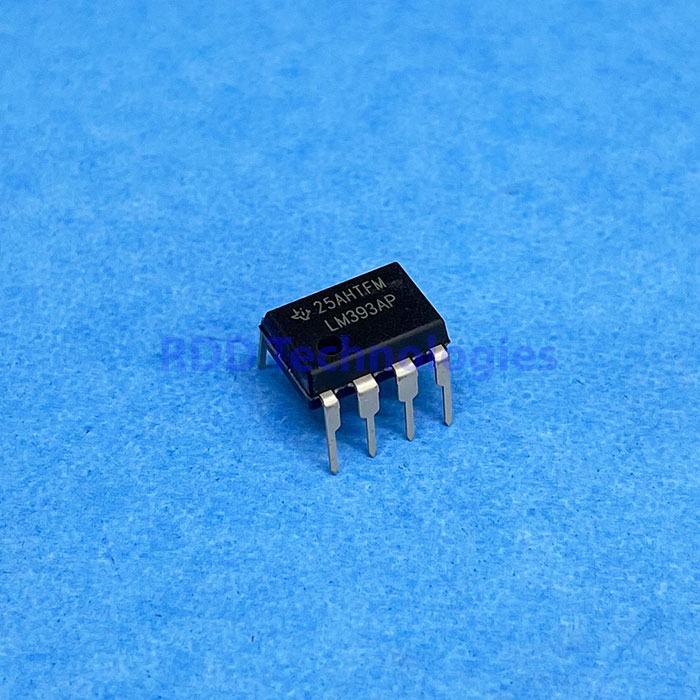

LM393AP TI DIP-8

Spesifikasi teknis

Function	Dual differential comparator, A grade
Number of Channels	2
Supply Voltage	2 – 30 V (36 V absolute maximum)
Input Offset Voltage	1 mV typ, 2 mV max (25 °C); 4 mV max (0 °C – +70 °C)
Input Bias Current	25 nA typ, 250 nA max (25 °C)
Input Offset Current	5 nA typ, 50 nA max (25 °C)
Common-Mode Input Range	0 V – (VCC – 1,5 V)
Large-Signal Voltage Gain	200 V/mV typ, 50 V/mV min (VCC = 15 V)
Response Time	1,3 µs (100 mV step, 5 mV overdrive); 0,3 µs (TTL-level input)
Output Type	Open collector (TTL, MOS, CMOS compatible)
Output Sink Current	6 mA min (VOL = 1,5 V)
Low-Level Output Voltage	110 mV typ, 400 mV max (IOL = 4 mA)
Supply Current	0,60 mA typ, 1 mA max (VCC = 5 V); 0,72 mA typ, 2,5 mA max (VCC = 30 V)
Operating Temperature	0 °C – +70 °C
Package / Case	PDIP-8
Mounting Style	Through Hole
Data tambahan dari pemasok
RoHS	Yes
Comparator Type	Differential
Shutdown	No Shutdown

Keterangan

Spesifikasi utama di atas adalah data model LM393AP dari datasheet resmi Texas Instruments. Baris di bawah judul Data tambahan dari pemasok berasal dari data pemasok, bukan dari datasheet.

Dua baris data pemasok dikoreksi: tegangan catu minimum 4 V (datasheet: 2 V) dan jenis output CMOS/TTL (datasheet: open collector, kompatibel dengan TTL dan CMOS).

Sumber data: datasheet resmi Texas Instruments SLCS005AH untuk keluarga LM393/LM2903 (revisi April 2025, ti.com). Angka mengikuti spesifikasi model tersebut; fisik barang tidak kami periksa satu per satu. Bila Anda memerlukan konfirmasi kode marking pada komponen, hubungi kami sebelum membeli.
